会议室录像无布线配置方案

时间:2021-09-24 10:55 作者:春源丽影
  有些会议室,尤其是已经装修好的会议室,后期添加会议录播设备的时候,如果使用有线配置方案,不仅破坏了会议室的整体观感,也增加了施工的麻烦,为此,春源丽影推出了无布线录播设备配置方案,本文以中小型会议室、几十个人参会的长条形会议桌为例,介绍本套录播设备的配置方案。

一、设备配置

  12倍云台高清摄像机CYC19机型 2台;HDMI高清无线传输器 2套;全向麦克风 3个,FJ-02无线音频发射接收器 1套;HDT104全景录播机一台,2T 2.5寸移动硬盘一块。总投资不到贰万元。

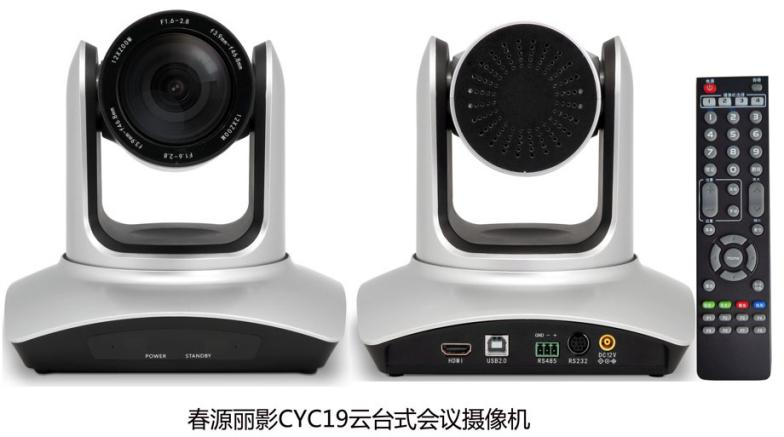

  CYC19云台高清摄像机,具有12倍变焦功能,支持1080P60高清视频采集,通过遥控器可以上下左右、推远拉近、放大缩小、预置定位等操控,可以根据需要进行人物特写采集。








  HDW-200型号的 HDMI高清视频无线传输器,由发射和接收器两个组成,可以清晰无线传输1080P60hz的高清音视频信号。可以无障碍传输200米距离。

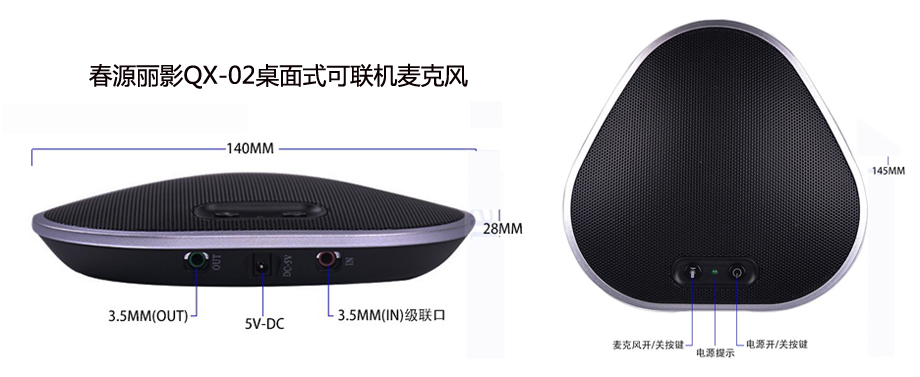

  QX-02全向麦克风,既可以吊装也可桌面置放,可以有效接收周围2-5米的人声,支持多台机联。

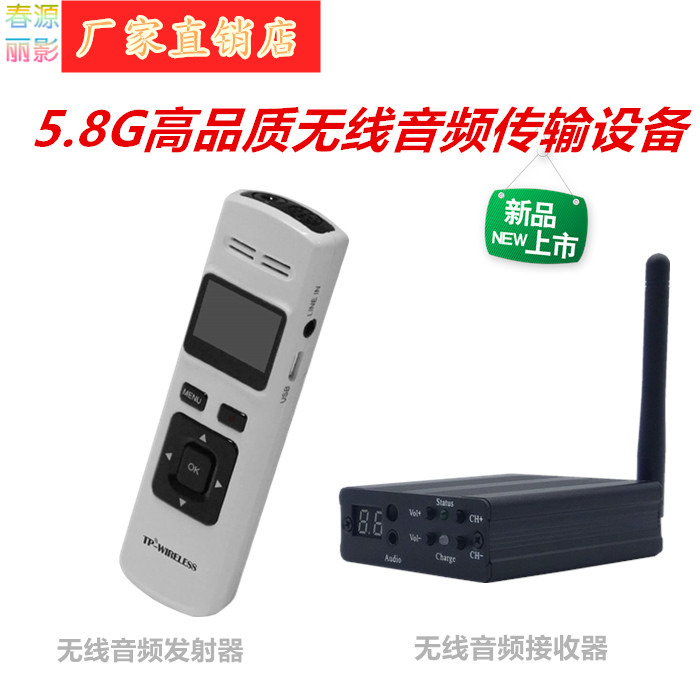

  FJ-02无线音频发射接收器,由发射器和接收器组成,可以无障碍有效无线接收10米的距离。

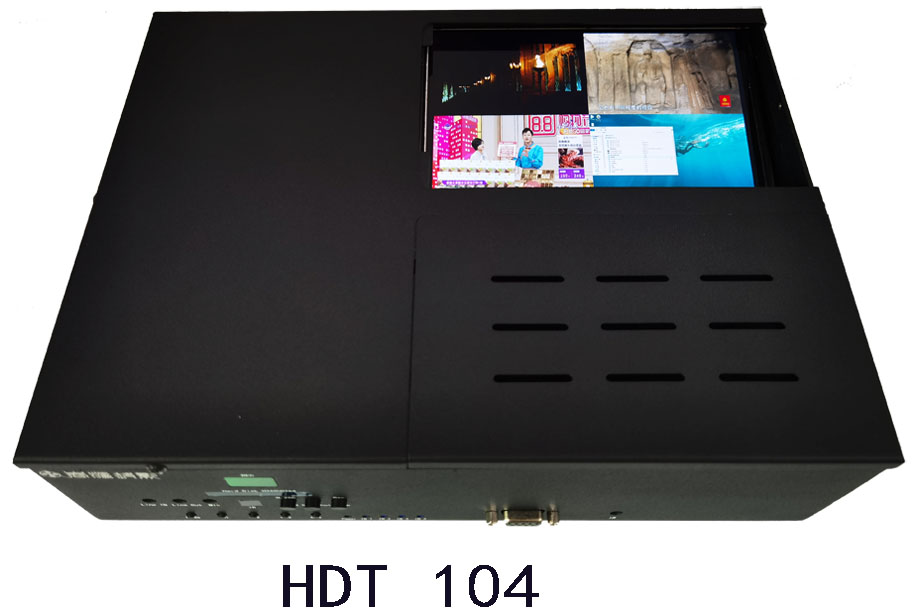

  HDT104全景会议录播机,带有7寸高清显示屏,无需外接电视机也可使用。具有4个HDMI输入接口,可以根据需要接入会议高清摄像机数量。可以一键设置多画面显示模式,显示什么画面,就录制为什么画面,是理想的全景录播机。支持录制1080P60hz的高清视频。还具有麦克和线路输入接口,支持音视频混音录制。具有内置硬盘仓,可以有效保障硬盘的安全和长时间连续录像使用。机器具有简洁的操作按键,配有功能全面的遥控器。该机还具有网络推流直播功能。

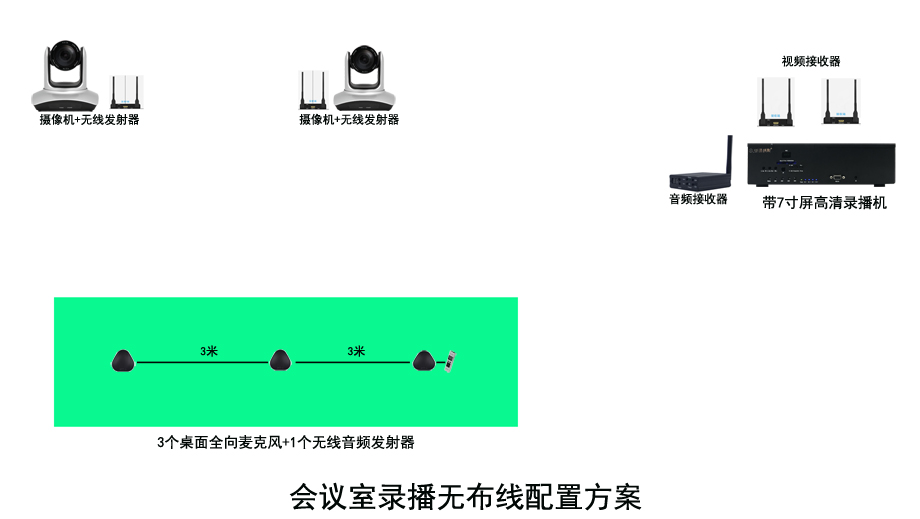

二、架设方案

1、2台摄像机可以壁装或者吊装,斜对会议桌,能相互全覆盖参会人员。通过遥控器,提前设置好拍摄角度、预置定位参数。
2、将HDW-200机型HDMI无线视频发射器与摄像机固定在一起,将摄像机的HDMI输出接口与视频发射器相连。
3、在会议桌面,间隔3米置放一台QX-02全向麦克风,每台之间进行机联,最后一台QX-02接入FJ-02无线音频发射器。
4、在会议室一个角落的工作台上置放一台HDT104全景会议录播机,并在录播机的硬盘仓置入一块2.5寸移动硬盘,将移动硬盘插入录播机的USB接口。在录播机旁置放2个HDMI无线视频接收器、1个无线音频接收器,并分别将视频接收器接入录播机的HDMI 1、2输入接口;音频接收器通过音频线接入录播机的MIC输入接口。
  各个设备接入电源适配器并进行供电。



三、该方案的意义



  使用本方案,摄像机是独立安装的,麦克风是独立安装的,录像机是独立置放的,视频采集和传输、音频拾取和传输、录播机的音视频录制,都是独立的,无需拉扯和固定HDMI视频线和音频线,就实现了音视频的高清录制。没有破坏之前装修好的会议室场景,依然干净利落。同时,减少了繁杂的施工,也节约了用工费用。而且,本套设备,价格低廉,性价比极高。尤其是录制的视频清晰度、音质效果,都是行业领先的水平。因此,该套设备架设方案,功能实用、操控简便、价格实惠,是各大中小型会议室十分理想的使用方案。
