4路HDMI输入1080P60带屏全景录播机HDT104

时间:2020-10-14 17:16 作者:春源丽影

  HDT104机型,是针对大中型会议室、舞台演出、教学培训、体育比赛、广场集会、大堂监控、山林水库、施工现场等领域的高清录制而设计生产的一款真1080P60全景录播机。该机支持4路HDMI同时或者任选路数输入,进行同时录制或者任选路数录制,既可以录制为全屏单路音视频文件,更可以将多路输入的视频录制为一个独立的画中画模式的全景音视频文件。后期回放时,只需播放一个文件,就可以看到多个摄像机采集的音视频画面,是名副其实的全景高清录播机。尤其是本机自动7寸高清显示屏,无需外接显示设备就可以直接进入菜单操作和收看直播以及进行录制视频的回放。特别是在医疗手术录像以及移动录播时,十分方便。同时,还具有HDMI高清输出接口,可以外接电视机或者大屏显示器,进行大屏播放。







一、高清录制功能

(一)、输入、输出接口




  1、视频输入接口:4路HDMI(加转接头支持DVI、VGA、S端子、CVBS接口);支持HDMI含音频输入。
  2、音频输入接口:1个3.5线路音频输入接口、1个3.5麦克输入接口;支持与输入的HDMI视频进行混音录制。
  3、视频输出接口:1个HDMI含音频输出口。
  4、音频输出接口:1个3.5麦克输出接口。
  5、USB接口:兼容3.0/2.0,支持外接6TB的移动硬盘或者U盘录制。硬盘支持格式为NTFS格式。如果是FAT32格式,录制4GB会自动分段。
  6、电源适配器接口:支持5V2A供电。
  7、总硬电源开关、屏幕电源开关。

(二)、支持录制的存储

   HDT103通过硬盘仓的USB接口,可以插入移动硬盘、U盘、SATA转硬盘芯、3.5寸硬盘座进行录像,最大支持到6TB。NTFS格式,每录制16GB、3-4小时左右自动分段;FAT32格式,每录制4GB停止录像。





(三)、支持输入、录制和输出分辨率参数

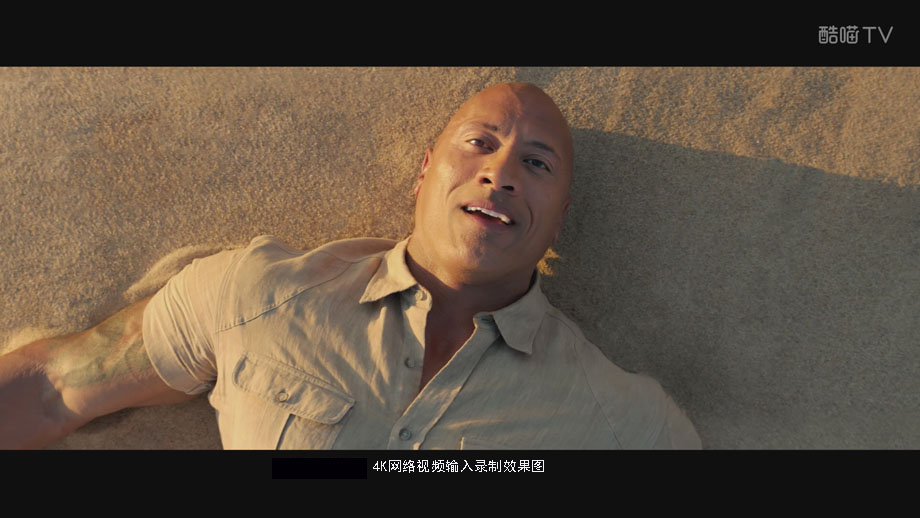

    HDT104机型,支持1080P60以及以下各类分辨率帧数输入,输入多高,就录制多高;输入多高,输出就多高。

   具体音视频支持参数:
   FHD: 1080P60, 1080P50, 1080I60, 1080I50,1080P30, 1080P25, 1080P24。HD: 720P60, 720P50。SD: 576P50, 480P60, 576I50, 480I60。音频支持PCM。编码规格为,音视频为H.264 High profile/H265 main profile, AAC,图片为JPEG。H264压缩时,视频码率设定为UHD 16Mbps, FHD 12Mbps, HD 8Mpbs, SD 4Mbps。H265压缩时,视频码率设定为UHD 12Mbps, FHD|HD 8Mbps, SD 4Mbps。音频码率设定为320Kbps。录制音视频文件格式为MP4,图片文件格式为JPG。




(四)、录制编码格式以及录制文件




    HDT104机型,支持H265/H264两种编码格式录制,录制后的视频文件为MP4格式。录制码流有高/低两个选项。选择高码流,录制文件更大,画质更细腻清晰;选择H265编码录制,占用硬盘空间更小。一般录制4小时左右文件达到16GB自动分段。
    兼容HDCP协议,支持录制各类加密设备播放的音视频。

(五)、画面导播模式选择

    本机支持4路HDMI画面输入,输出显示模式为多画面画中画显示。显示模式有单画面全屏显示;有4画面正方显示;左1大右3小模式;上1大下3小模式;左右全2画面;左右方2画面;上下全2画面;上下方2画面;1大1小等十多种显示模式,每个位置显示的画面可以任意选择。选择画面方式,既可以通过机器前面板的按键选择,也可通过随机配送的遥控器选择,均可实现一键无缝切换。
   4路输入,想怎么显示就怎么显示;想显示多少路,就显示多少路;想显示哪一路就显示哪一路,是一款实用简洁的导播台!
   多路输入,录制后是一个画中画模式的音视频文件。导播显示什么模式,录制后就是什么模式。


(六)、音频模式选择

     HDT103支持4路HDMI含音频输入。该机具有灵活的音频输入选择功能,4路视频输入,想选择哪一路的音频就选择哪一路的音频,方便快捷。本机有精致小巧的遥控器,可以一键选择哪一路的音频,音频切换,方便快捷,无缝无闪屏,还可以一键静音。

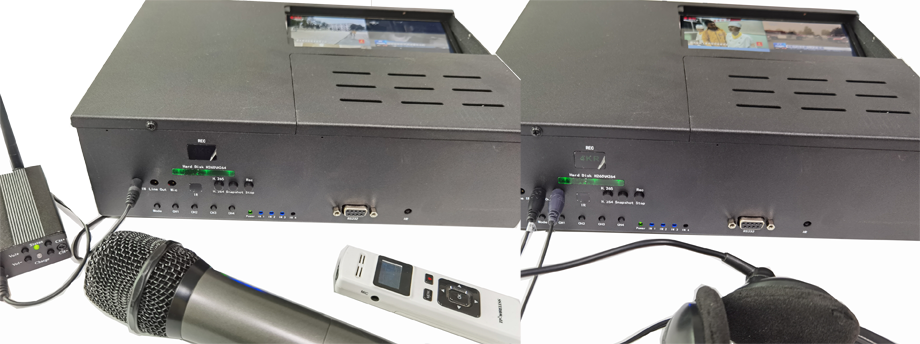

(七)、混音功能

   HDT103不仅支持4路视频含有的音频输入,也支持另外输入线路音频或者麦克音频与输入的视频进行同步录制。当输入的视频有音频时,可以另外输入音频进行混音。当输入的视频没有音频时,就另外输入音频配音录制。该功能的实现,不仅支持本地会议音视频同步录制,也支持录制视频会议终端设备时,既能录制远方过来的通过HDMI输入的音频,也支持输入本地的音频,实现多方音视频同步录制。本机配送的遥控器,支持HDMI输入增加音量、缩小音频、一键静音功能;支持麦克话筒输入的音频,增加音量、缩小音频、一键静音功能。





二、截图功能

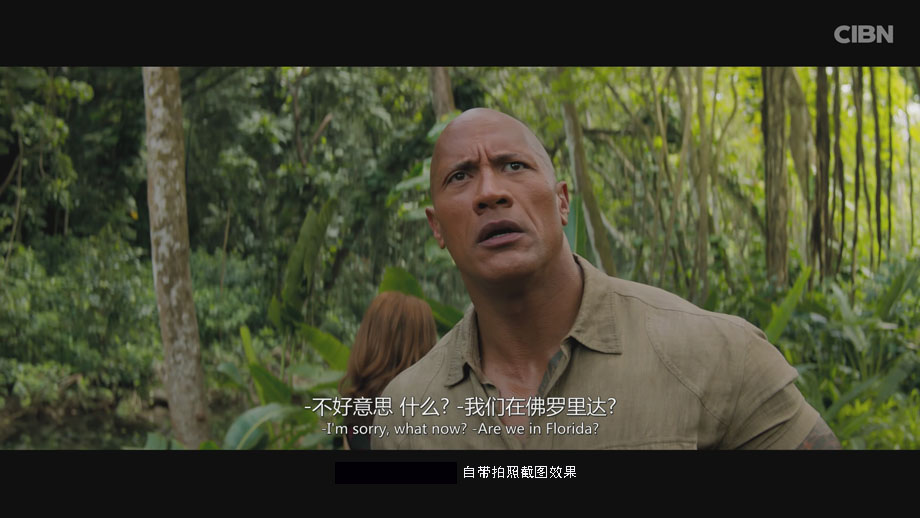

    HDT104机型,不仅支持高清音视频录制,还支持一键高清截图,截图保持了输入信号源原始图像的分辨率帧数,清晰靓丽,完全满足高清需求单位的使用。



三、解码播放功能

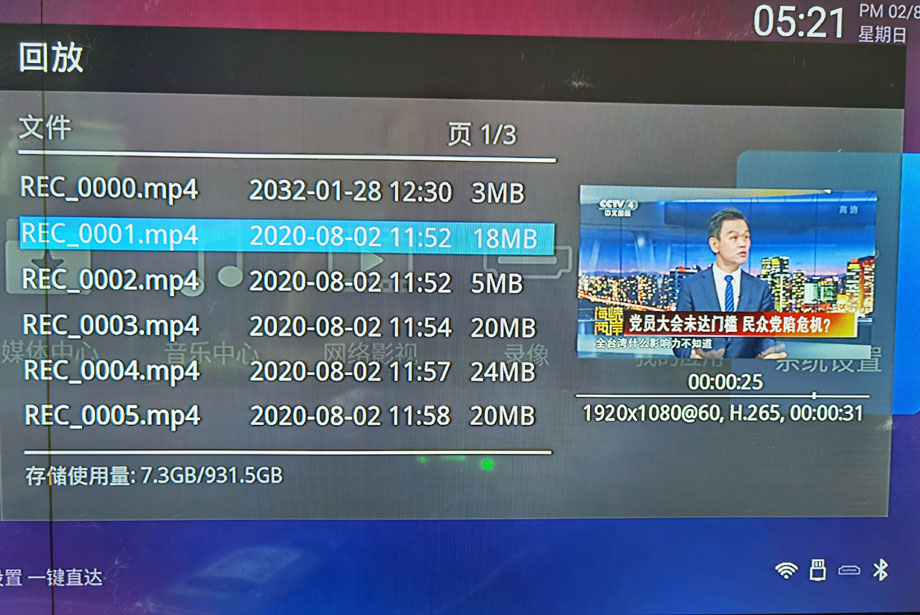

   录制完毕后,可以一键进入回放列表,进行高清播放。
   HDT104,不仅支持1080P60高清录制,也具备了回放功能。通过配送的遥控器,可以一键进入录制文件列表。录制的文件不仅有总编号,也以录制时间先后同步排序,大大方便了浏览回放。在文件列表右边,有文件预览小窗口,会自动预览播放,根据需要按下遥控器的OK键,即可全屏播放。播放时,有快进、快退、暂停按钮。
    图片回放,与视频回放一样,可以浏览和预览以及全屏播放。


四、文件删除功能

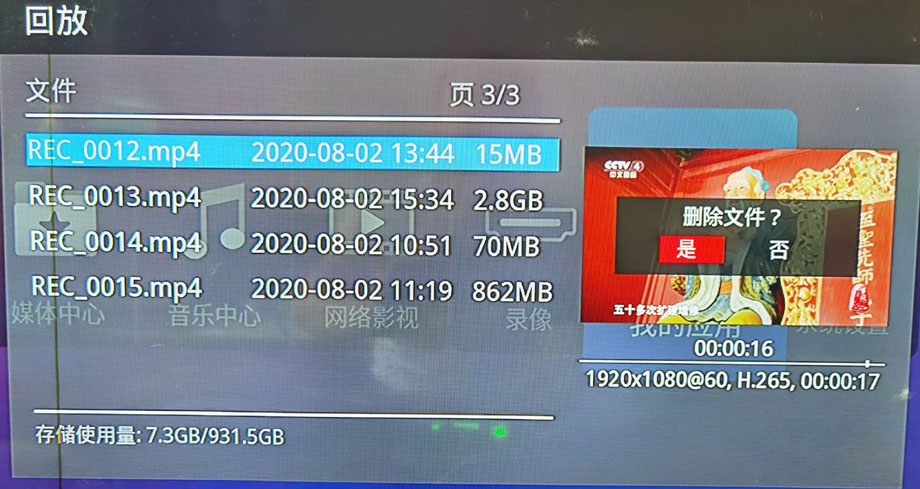

    HDT104录播机,本身具有文件删除功能。对于不需要的视频以及图片,可以使用遥控器一键删除。该功能的实现,摒弃了常规的录像机必须通过电脑才可以删除资料的弊端。


五、便捷的操作、连接模式

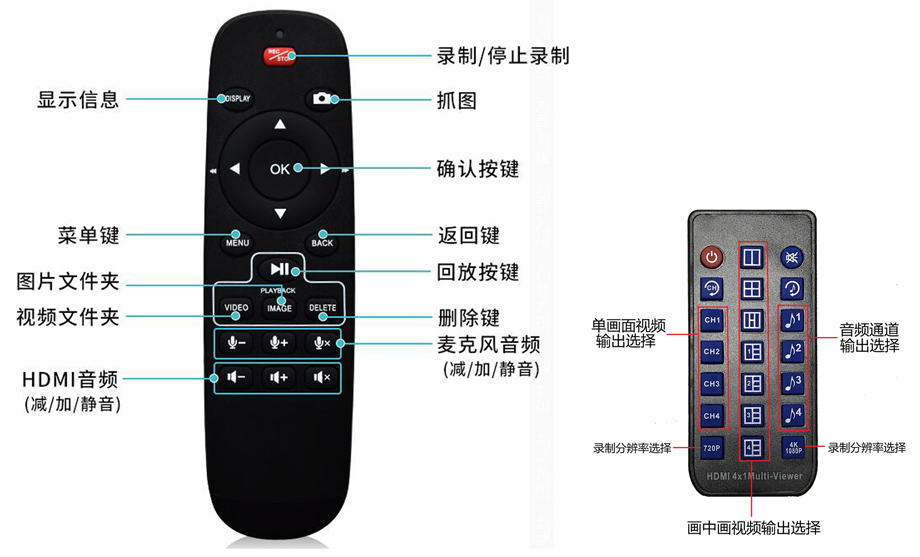

   HDT104机器前面板具有简洁明晰、反应快捷的操作按键。可以一键开启或者停止录像;可以一键截图;可以一键切换H265/H264格式。可以一键切换4路输入的显示模式;可以一键切换音频输入模式。同时,随机配有2个功能简洁、小巧精致的遥控器。1个是录像功能遥控器(如下图);1个是画面模式、音频选择遥控器(如下图)。

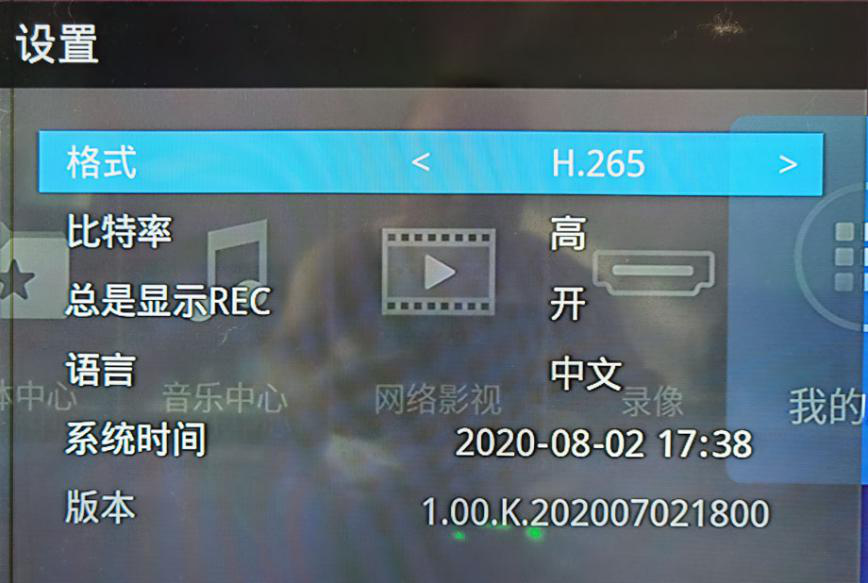

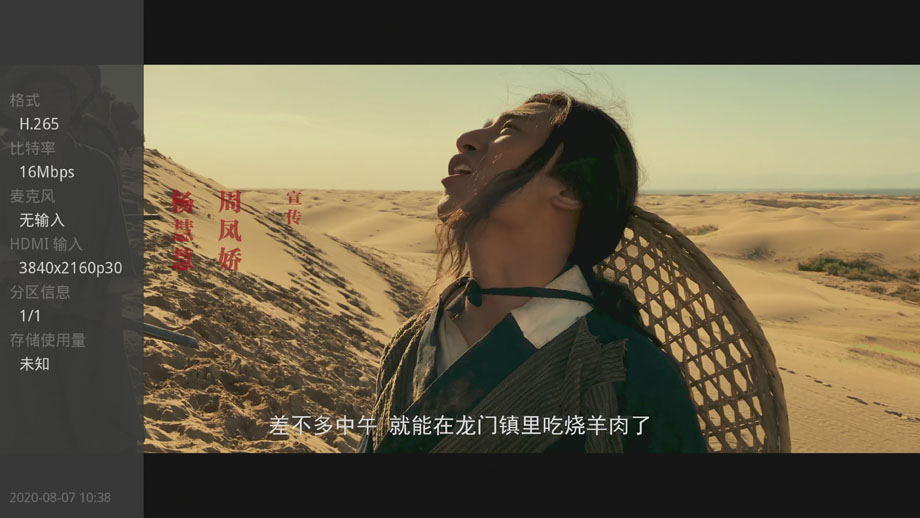

   通过录像遥控器不仅可以操作录像、截图、调节HDMI输入的以及3.5音频口输入的音量高低,还可以一键查看机器的输入、输出参数信息;可以一键进入菜单栏目,进行码流的高/低选择、H265/H264的选择、语言选择、时间设置等操作。

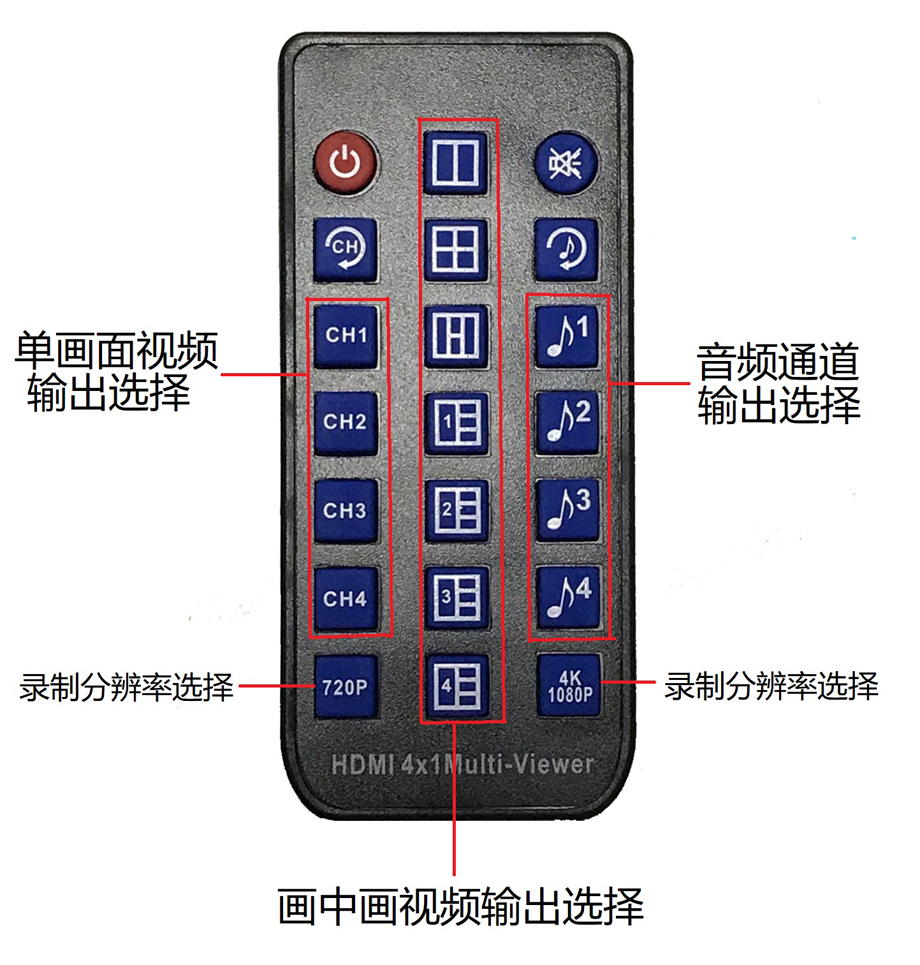

   通过画面音频遥控器,可以一键切换显示画面和音频选项。
   机器的安装使用非常简单。将每个高清摄像机的HDMI接口,通过HDMI高清线分别输入给HDT104的1-4个HDMI输入接口;再用HDMI高清线从HDT104的HDMI输出接口接入液晶电视机或者显示器;打开HDT104的硬盘仓,将移动硬盘或者U盘插入HDT104的USB接口。
   如果不需要输入4路高清摄像机,则按1-4的顺序先后接入摄像机即可。

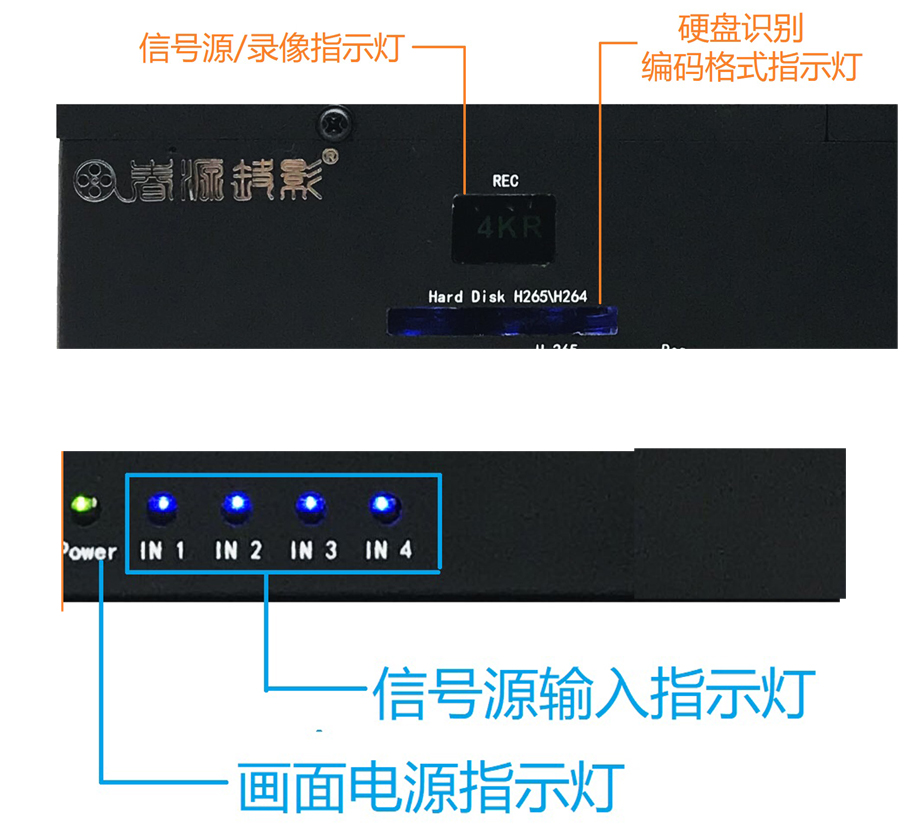

六、醒目的指示灯设置



   机器前面板左侧中间上面为录像状态指示灯,当识别到输入的信号源时
,该灯点亮,如果没有识别到信号源,则不亮。输入信号源为1080P60以及以下参数时,显示为绿色。开启录像时,该灯闪烁;停止录像时则停止闪烁。同时,开启录像时,屏幕左上角有一个“录制”显示字幕,如不需要该字幕,可以用遥控器进入菜单栏目关闭。
   录像指示灯下面是多功能指示灯带。当插入硬盘或者U盘时,指示灯带点亮。不插入硬盘,则不亮。当选择H265编码时,显示为绿色;选择H264编码时,则显示为蓝色!

   前面板下面有4个输入信号源指示灯,输入哪一路,哪个对应的指示灯就点亮。


七、端庄大气的机器外观

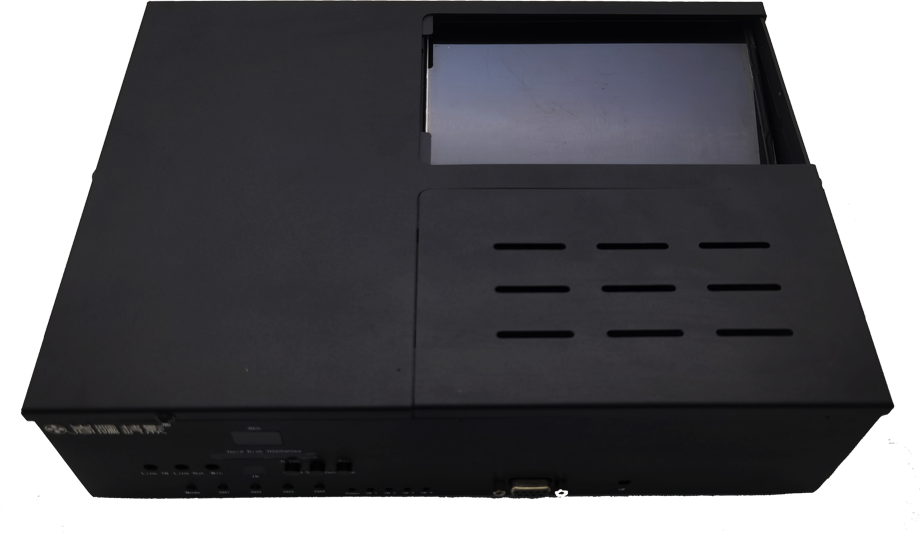

   HDT104机器,以工程机级别设计制造。整机为纯金属制作,长方形造型,黝黑烤漆,喷砂工艺,上面有7寸高清显示屏。内置硬盘仓,显得端庄大气。

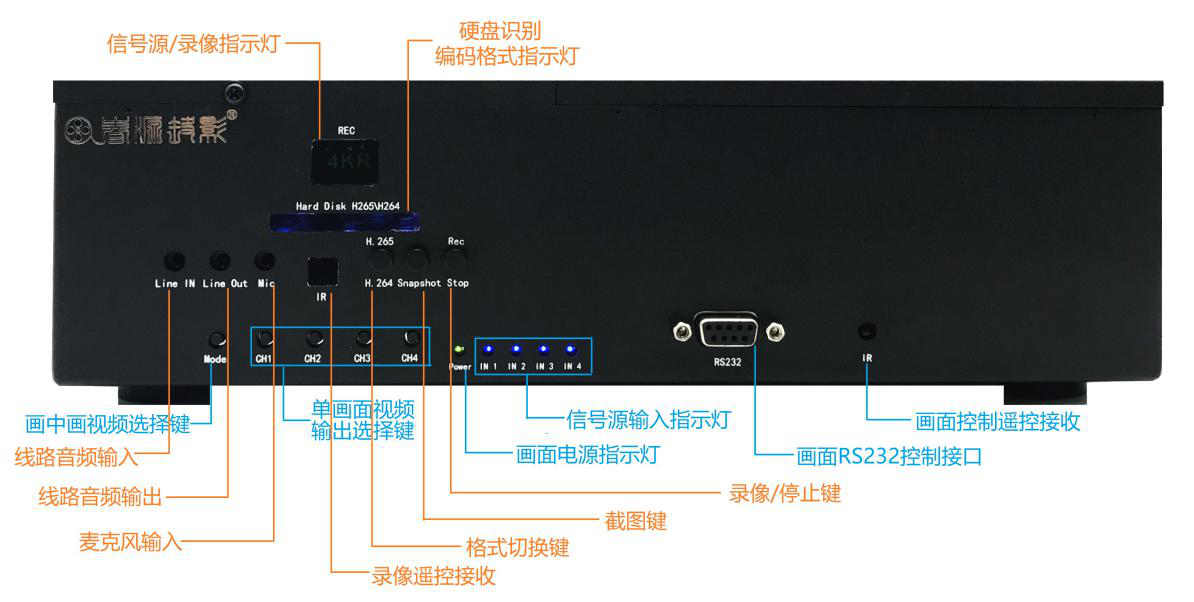

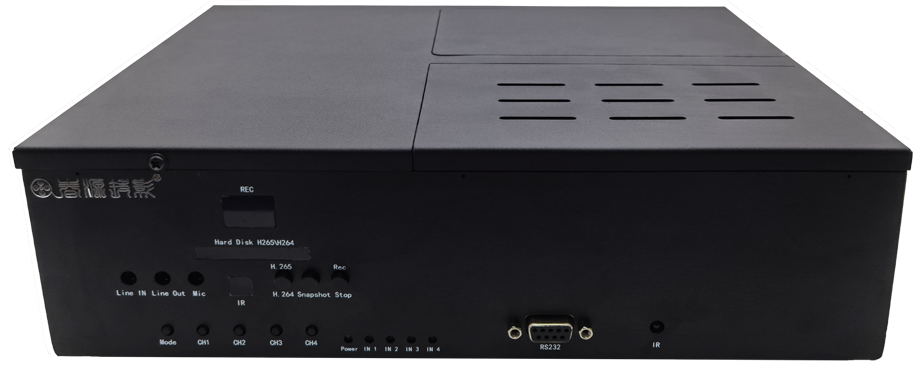

   机器前面板左侧上部,分别有3.5音频线路输入、音频输出、耳麦输入接口;遥控接收窗;H265/H264选项按键、截图按键、录像开始/停止按键。本机按键,手感好,反应灵敏!



   上面有分辨率和录像指示灯、中间有硬盘和格式指示灯。
 前面板下面分别有显示模式选择按键、输入信号源指示灯、信号源RS232控制接口、信号源遥控接收窗。

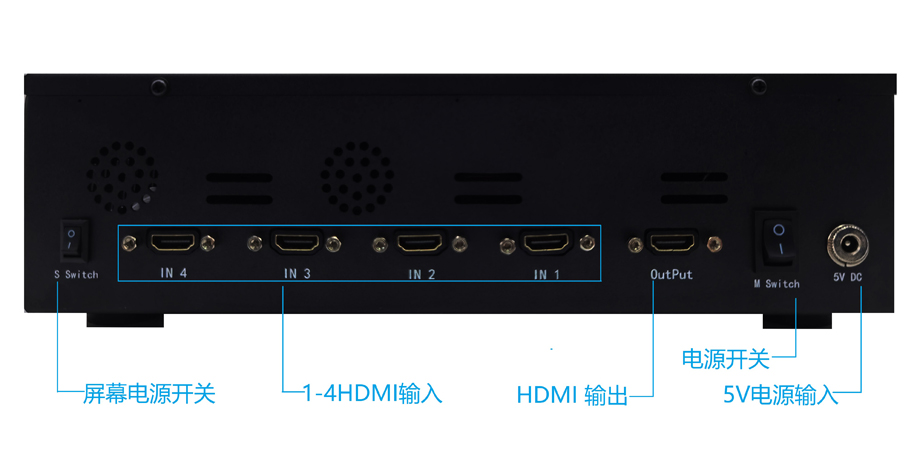

尾板分别有总硬电源开关、5V8A电源插口、1个HDMI输出接口、4个HDMI输入接口、屏幕开关。

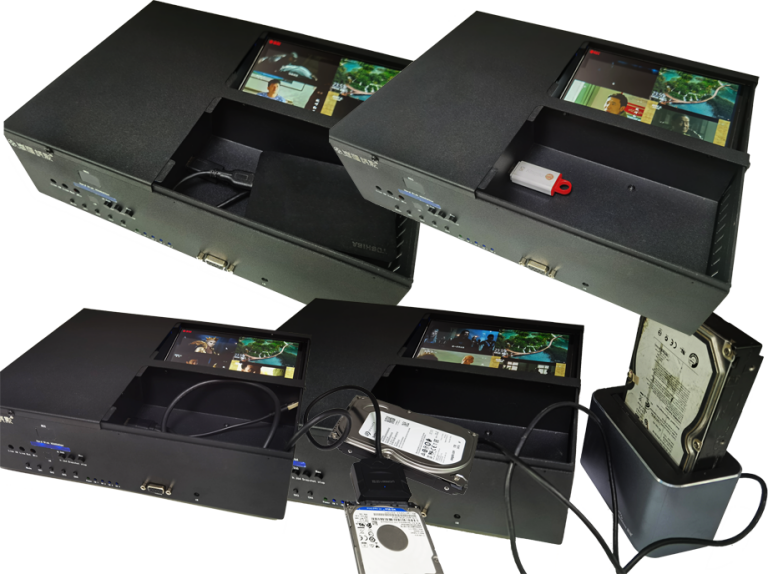

机器顶部右侧前面为硬盘仓,打开仓盖,就是硬盘仓。内有兼容3.0/2.0的USB接口,插入移动硬盘后,可以将硬盘内置于仓中,对硬盘保护和储存,更有保障。转移机器时,可以将硬盘、U盘、遥控器、电源适配器等配件置放其中,十分方便。

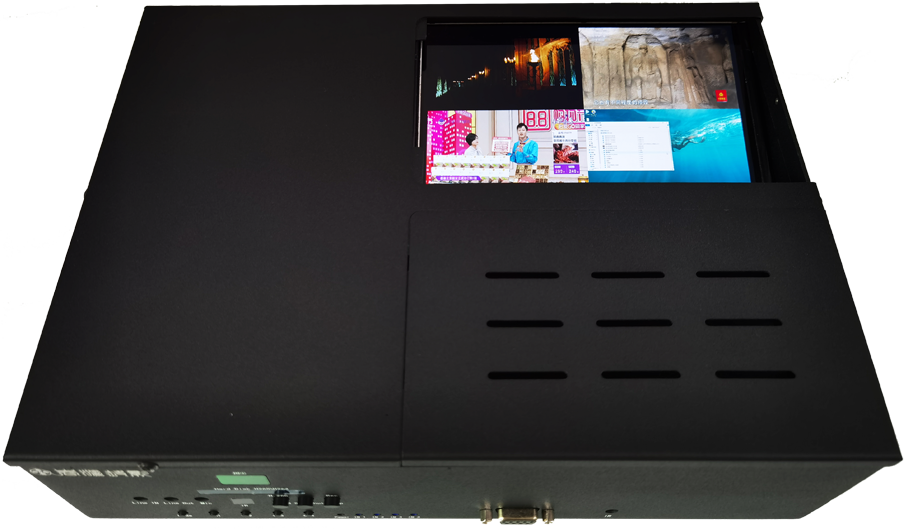

  机器顶部右侧后面端是屏幕保护盖,打开保护盖,是一款7寸高清显示屏。在机器的尾板右侧有屏幕电源开关。
  机器的左右两侧、底部、尾板均有分布均匀、排列科学的散热孔,有效保障了机器的散热效果,可保证机器长时间连续工作。



主机规格:长*宽*高=30*22*9.5CM

主机净重:

 随机配件:电源适配器、遥控器、HDMI高清线、说明书、保修卡、合格证等。


八、HDT104的适用领域

1、本地会议室、舞台演出等场合的录制
   大中型会议室录像时,需要在会场的不同位置架构3-4台12-20倍的可变焦云台式高清会议摄像机或者一台播放会议课件的电脑,将高清会议摄像机以及电脑的HDMI输出接口分别输入给HDT104的HDMI输入接口就可以进行大型会议高清录制。HDT104丰富的音频输入接口,支持输入麦克风话筒、调音台的音频输入,与摄像机的视频实现完美的音视频同步录制。同时,便捷的音频选择功能,想录制哪一路的音频就选择哪一路的音频,十分方便。尤其是全景录像功能,播放一个录像文件就看到了会场的全貌,对会议资料的保存很有价值。

2、内窥腹腔镜手术室多路摄像机教学录制
   如果手术室架设了多台摄像机,同时又接入内窥腹腔镜设备,用HDT104进行录制,则可以将手术室医生的主刀过程以及室内场景和内窥镜摄取的画面录制为一个完整的音视频文件,对后续回放或者资料考察意义重大。

2、教室上课全景录制
   一个教室架构了多台摄像机的时候,利用HDT104的全景录像功能,可以将老师讲课、学生听课以及回答问题、电脑播放的教学课件的不同画面录制为一个画中画模式的独立的音视频文件,对后续复习、教研参考、资料保存,十分有效。
3、法庭审讯全景录制
4、大型广场、厅堂、山林水库的全方位高清监控


九、非HDMI输出接口的设备怎样用HDT104录制

1、DVI接口的设备,可以用DVI转HDMI接头实现。
2、VGA接口的设备,可以用VGA转HDMI接头实现。
3、S端子接口的设备,可以用S端子转HDMI转换盒实现。
4、CVBS接口的设备,可以用AV转HDMI转换盒实现。
