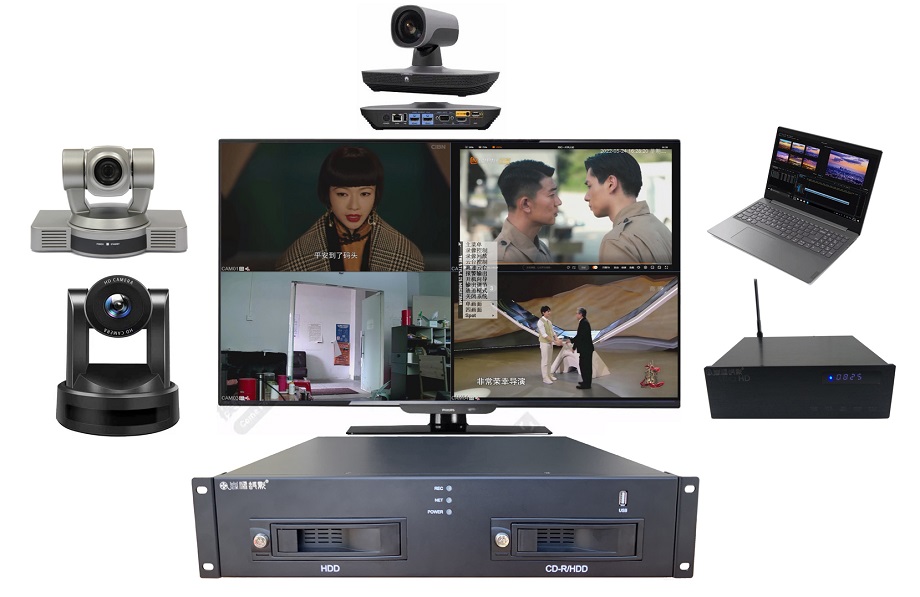

WHR-15机型，支持4路SDI输入、16路IPC网络输入。嵌入式LINUX操作系统，开创性无开箱用机方案，双抽屉式带锁扣硬盘安装方式，不仅支持硬盘录像，也支持USB外接蓝光刻录机刻录光盘；支持直接接显示器或者电视机全功能操作，也支持远程网络操控。机器具有多路分别配音、文件剪切、重点标记等丰富的功能。产品广泛应用于多间会议室同时录制、法庭审讯录制、投招标室录制以及重要领域的大中型会议室、智慧课堂、舞台演出、体育比赛、手术示教等场合的高清硬盘录播。
一、外观和接口
1、外观
WHR-15，是标准2U+机箱，可置放于各类机柜。使用纯镀锌板材质制作，整机黝黑色调，沉稳端庄，美观大方！
规格：
主机规格：长*宽*高=44*36*11CM；固定爪：每个宽2CM；主机净重： 7公斤
2、无开箱使用方案，简单便捷

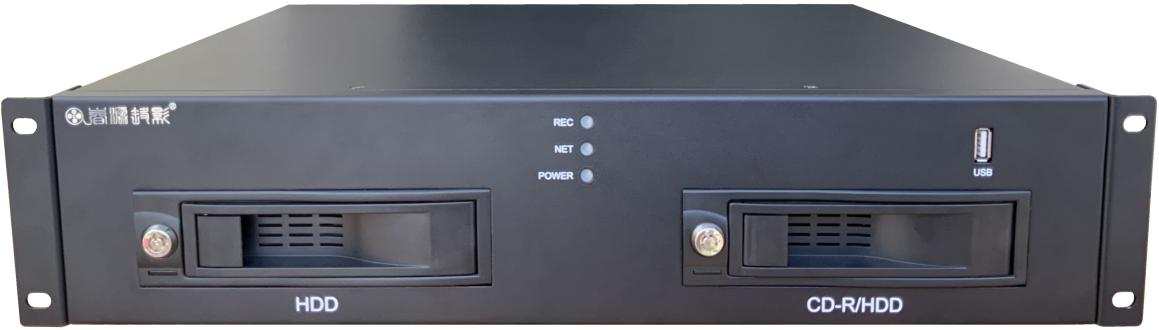

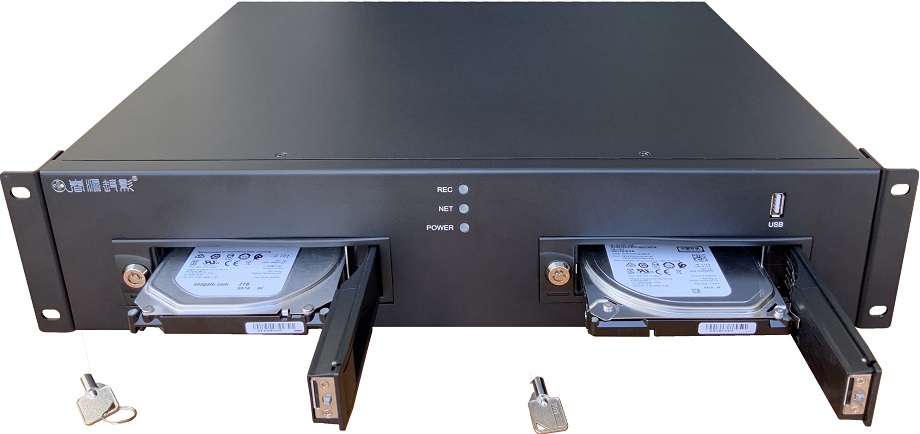

WHR-15前面板左右各有一个抽屉式硬盘抽取仓，轻轻一推或一开，即可插入或抽取3.5寸SATA硬盘，每个仓位支持可达3TB共6TB的超大容量的硬盘，由于更换硬盘方便，支持更长时间连续录制。
 WHR-15安装更换硬盘，十分简便，无需拆机拧螺丝，纯粹的无开箱使用方案，行业内的领先之作！仓盖带有锁扣，开仓须用钥匙，只有专人才可以更换硬盘，资料保护更有保障！
3、WHR-15丰富的输入、输出、显示、控制接口

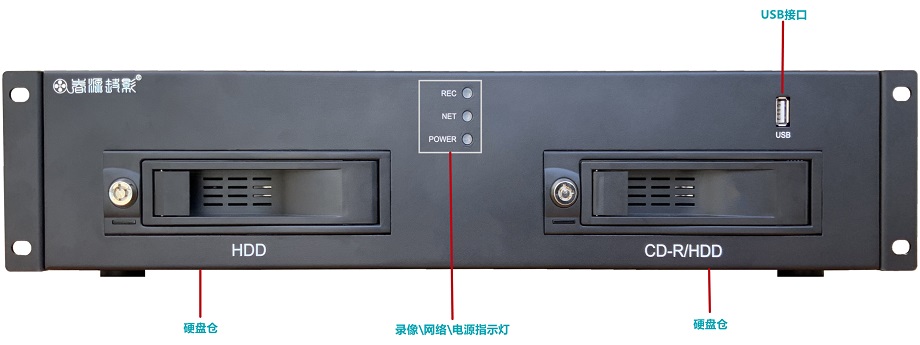

前面板：
中间有 录像 网络 电源状态指示灯。
右侧一个USB接口，可接入鼠标操控机器。
机身左侧后端，内嵌一个小型有源音箱（可选），方便机器调试时使用。

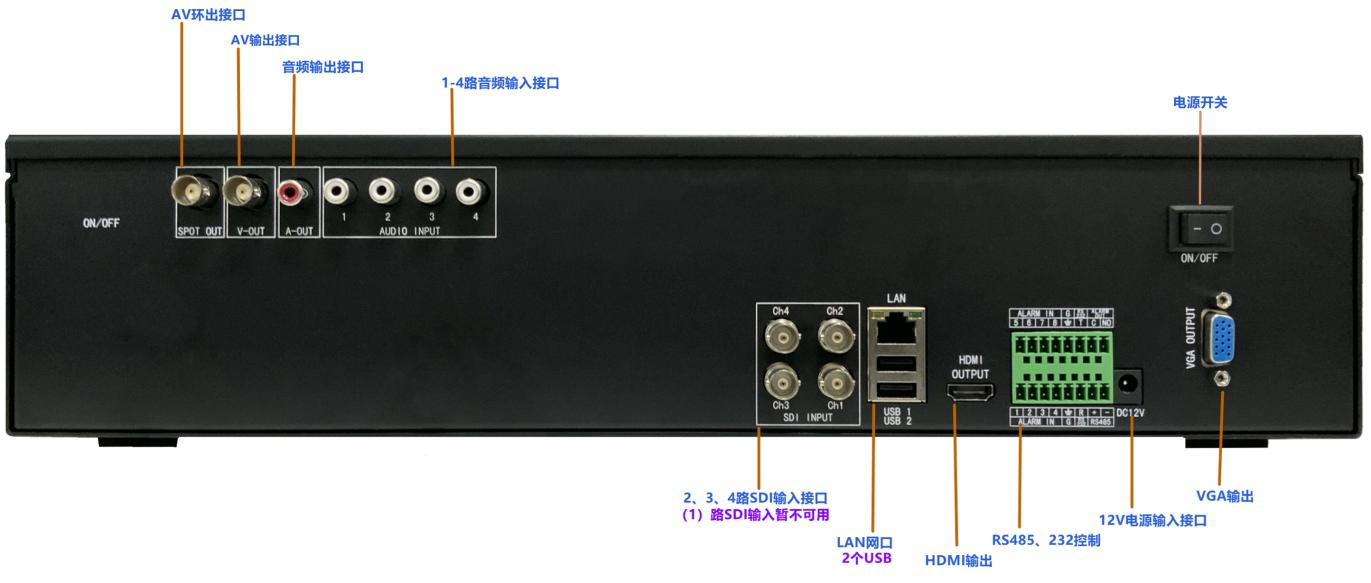

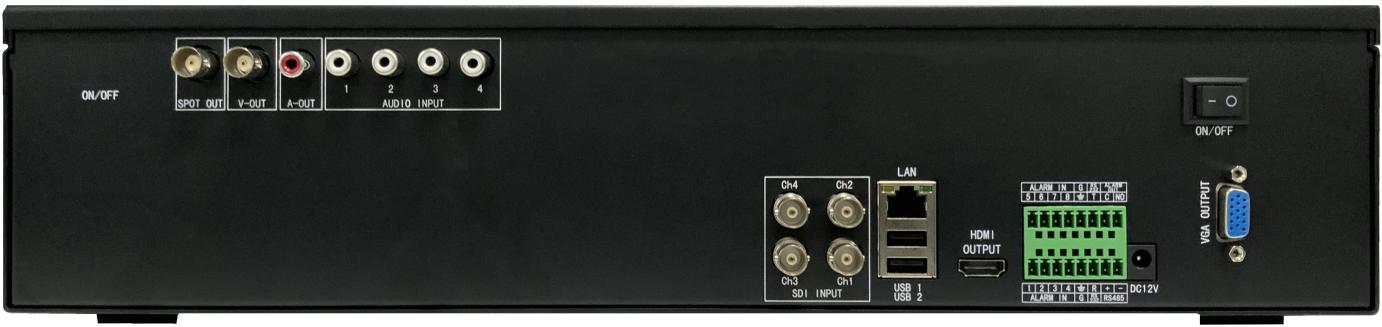

WHR-15后面板：
视频音频输入、输出：
尾板中间，能看到一组 4个BNC接口，这是SDI视频输入接口，是本机的第一、二、三、四视频输入通道。
本机四个输入通道，录制后是各自独立的音视频文件。
尾板左侧上面，有一组机器的视频环出、音频输出、输入接口。
依次为2个AV BNC环出接口、1个红色莲花音频输出接口；四个白色音频输入接口，可分别为第一、二、三、四输入通道配音。4路HDMI含有音频输入时，也可进行混音。
尾板右下部，是整机控制和输出部分
有1个千兆自适应LAN网口，可接路由器或者交换机；有2个USB接口，可接移动硬盘、鼠标进行文件备份；1个HDMI输出接口，可含音频输出4个通道输入的音视频画面，支持16/8/4/1画面显示；有RS485、232协议控制接口，可接入并操控云台摄像机；有1个12V4A的电源插口；1个硬电源开关；右边1个VGA输出接口，可与HDMI同步输出显示画面。
二、功能介绍
1、便捷的操控模式
WHR-15录播机，可完全脱离网络和电脑，支持本机直接接电视机或者显示器，接入USB鼠标操控。由于采用无开箱用机方案，客户采购回家，在前面板插入硬盘就可以录像。

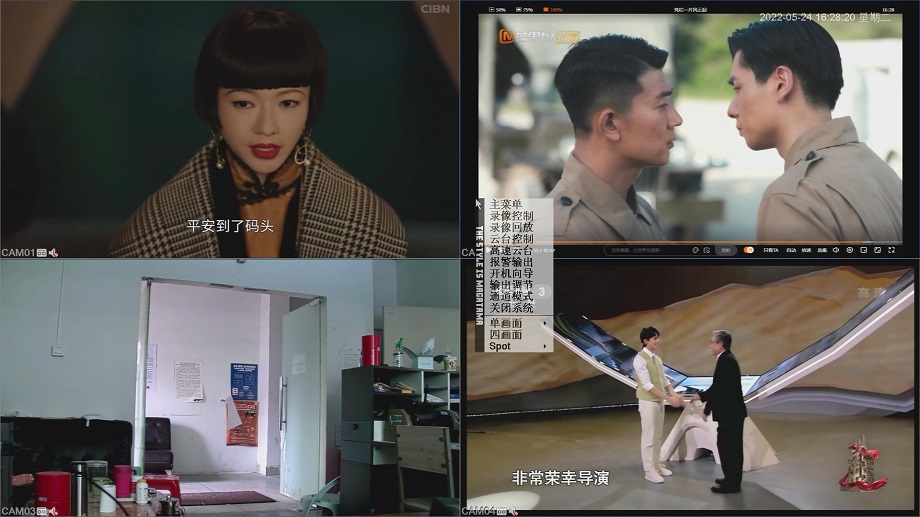

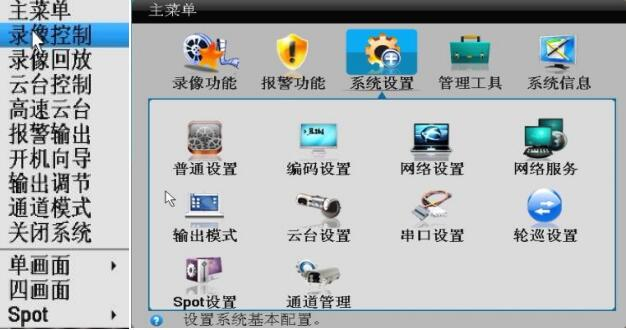

录播机接电视机后，鼠标点右键即可进入快捷操控菜单。如录像控制、回放、云台控制、输出调节、通道模式、画面调节、关闭系统等。点击主菜单，则进入更具体的系统设置等界面。

WHR-15也支持局域网电脑进行远程操控。

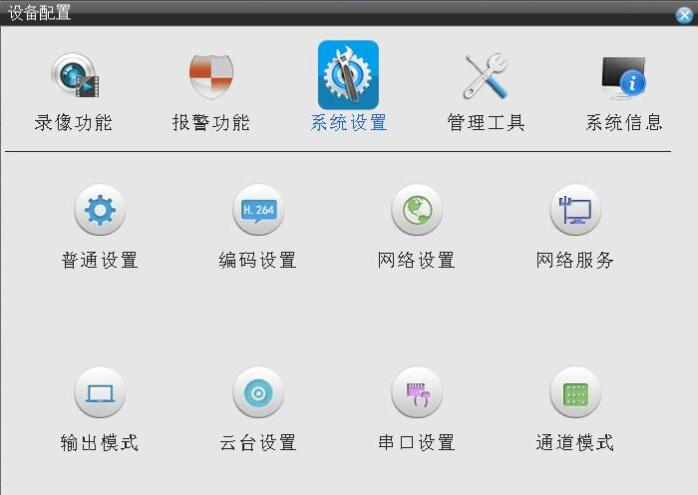

录播机用网线接入电脑或者都接入路由器（交换机）后，在录像机的网络设置端，会产生一个IP地址，在电脑浏览器输入IP地址，即可进入录播机的后台系统。可以与本机操控一样进行操作录播机。
2、丰富的数字物理输入、输出、环出接口，满足不同场景高清录制、播放和显示需要
WHR-15，支持输入4路SDI数字物理信号，兼容市面上常见的会议高清摄像机以及SDI播放设备。
SDI输入支持1080P30\25以及以下各类参数输入，具有宽泛的兼容性。
具有HDMI、VGA、AV同步实时输出接口，可接多台设备同时显示。
具有1个SDI环出接口，可实时环出第一通道输入的实际画面。
3、支持每个输入接口分别配音，实现音视频同步录制。
4个莲花音频输入接口，支持为每个通道另外配音。

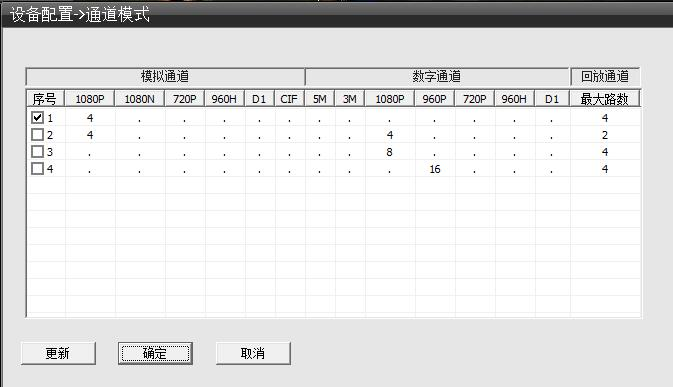

4、数字高清物理输入接口与网络IPC双兼容输入型录播机
WHR-15，不仅支持4路HDMI输入录制；也支持IPC网络信号输入录制；如网络摄像机、远程视频会议终端设备等网络信号。
（1）、纯数字HDMI物理输入模式：4通道输入；
（2）、同时切入4路IPC网络信号输入同时录制
当4通道输入时，可一键切为同时输入4路1080P高清IPC网络信号输入；实现8通道同时录制。
（3）、一键切为8路1080P高清纯IPC网络信号输入录制
（4）、一键切为16路960P IPC网络信号输入录制
5、画面显示模式科学简洁

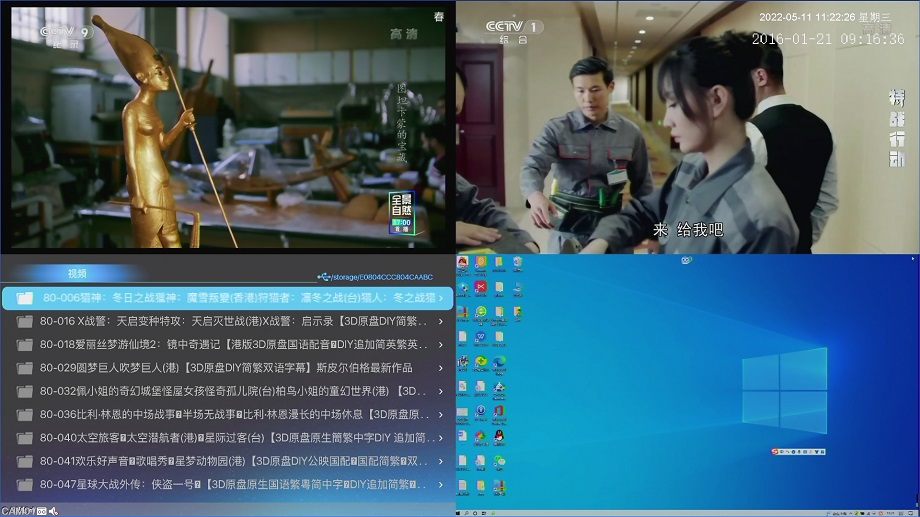

WHR-15输入信号源后，画面显示模式丰富实用。既可以4路数字物理输入接口四通道4画面显示，也可一键单通道全屏显示。
当数字物理信号输入与网络IPC混合输入时，可以显示为16/8/4/1画面模式。每个画面均可以一键全屏。
6、硬盘录制模式，实用快捷
用钥匙打开两个硬盘仓，可分别置放进入3.5寸SATA硬盘，锁上仓盖即更换好硬盘；录制满后，可关机更换新硬盘。可设置录制满自动停止，也可设置覆盖录制。还可以设置两块硬盘冗余录制，既两块硬盘录制同样的内容，对重要场合录制，资料保存更有保障。以输入1080P60高分辨率计算，单通道每小时占用硬盘空间1.8G左右，6T硬盘，可以连续录制4个多月。如果要保持常年录制资料，可以换硬盘即可。有录制资料的硬盘，需要播放时，再插入该录播机即可播放。

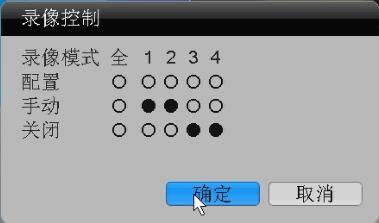

（1）、选择好需要录制的通道，一键开启或者停止录制；

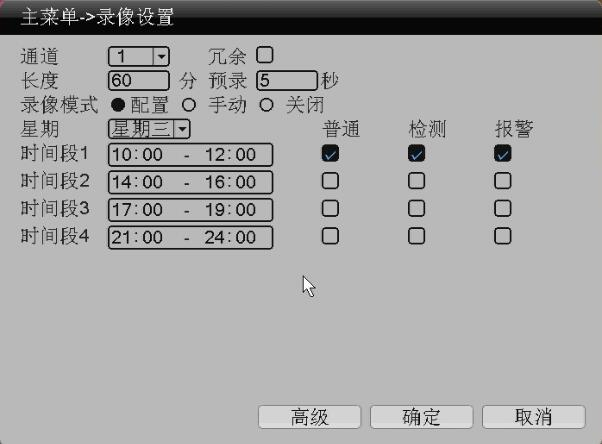

（2）、定时预约录制；每个通道每天可设置4个定时预约录像时间段。
（3）、移动侦测录制
（4）、报警录制
（5）、开机自动录制；开机后可默认上一次关机时的模式，自动录制。
（6）、录制文件为标准高清H264格式，即使突然断电，也可保护文件不丢失。
（7）、兼容HDCP协议，支持录制各类加密视频。
7、USB光盘刻录 简单方便
在机器尾板的USB接口，插入USB蓝光刻录机，即可用DVD光盘进行视频刻录。

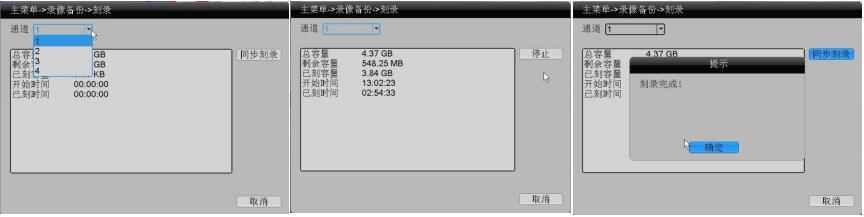

（1）、实时刻录
选择任一输入通道，点击实时同步刻录，就开始实时刻录。可显示刻录时间进程、光盘剩余容量。刻录完毕，光盘会自动弹出。
（2）、备份刻录
进入文件备份界面，选择任一输入通道，或者选择全通道，对已经录制到硬盘的文件，将需要刻录的文件打包为光盘容量兼容的大小，一键进行备份刻录，刻录完成，会提示刻录完毕，弹出光盘。
8、文件播放

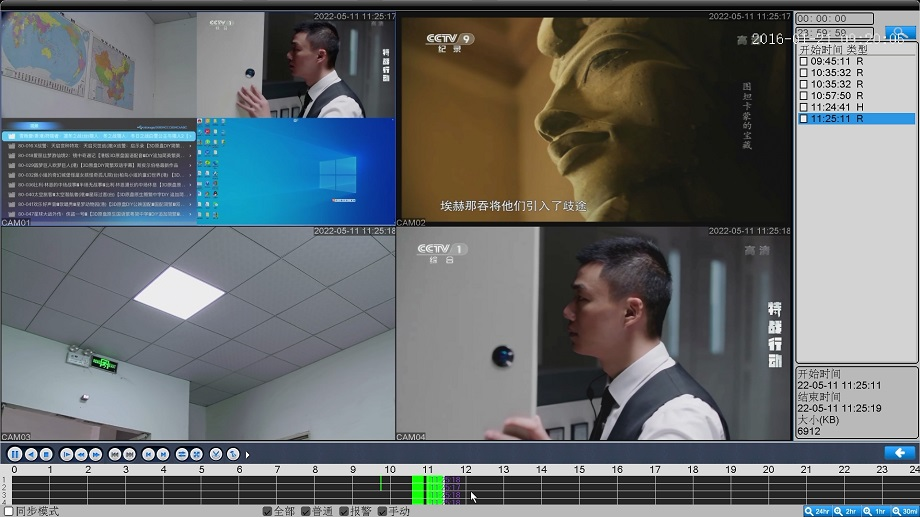

WHR-15不仅支持在硬盘录像的时候实时同步直播，也支持边录边回看，或者进行单纯的视频回放。
由于是多通道输入录制，回放时具有多种文件检索回看模式。

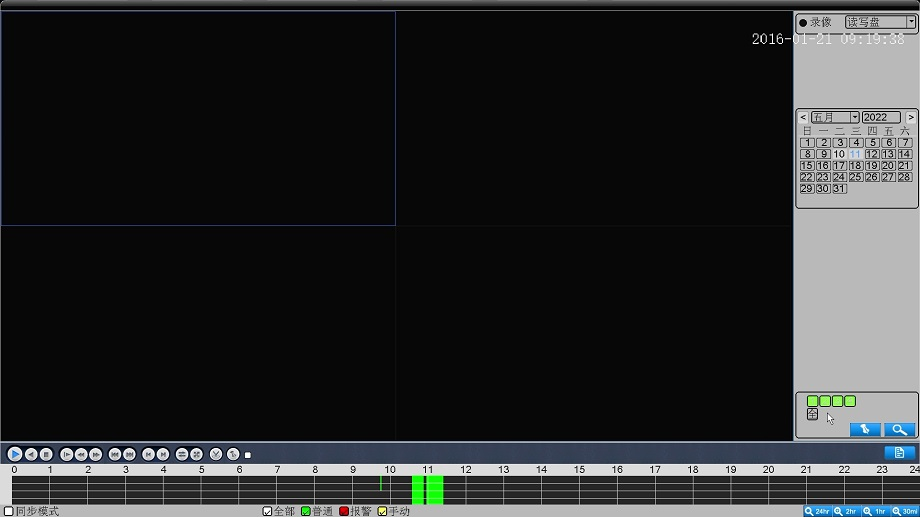

（1）、检索模式
有时间点检索、日历检索、事件检索、通道检索模式
（2）、回放模式
可以多路实时回放、单选任何一路放大回放
（3）、光盘播放

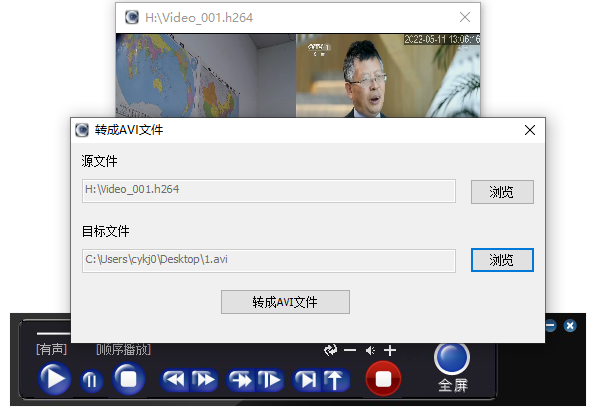

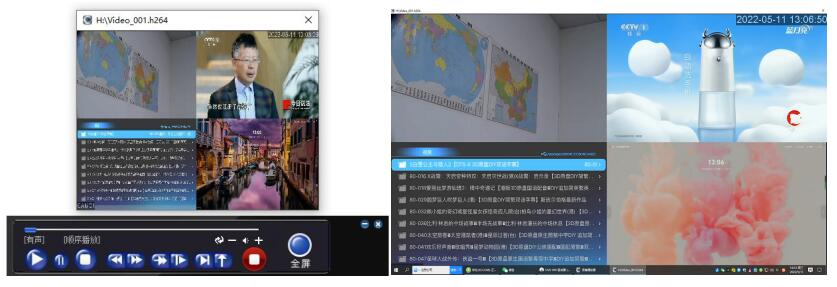

将光盘插入有DVD光驱的电脑，利用随机配送的播放软件播放；该软件即可小窗口播放，也可一键全屏播放；还可将光盘的H264文件一键转换为AVI格式。

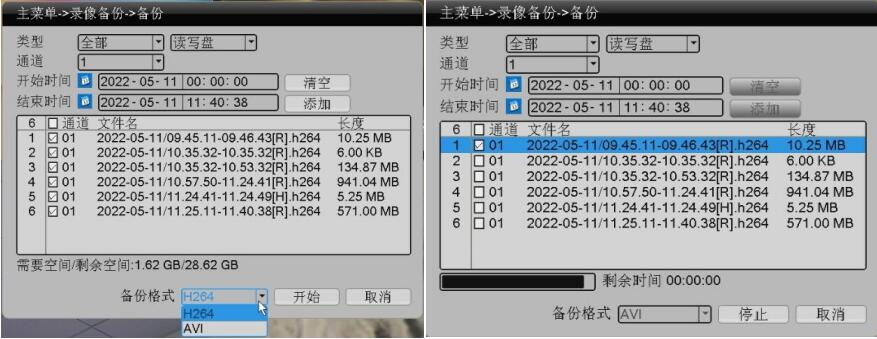

9、文件备份

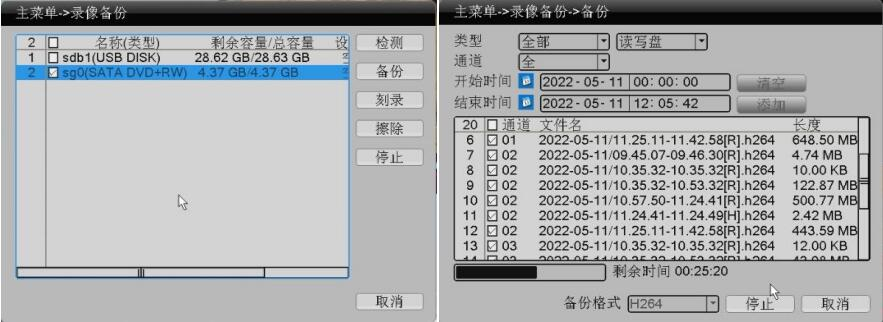

录制到内置硬盘的文件，可在机器的USB接口插入U盘或者移动硬盘拷贝出来。拷贝的时候，可以选择某一通道的多个文件，或者全通道的文件，一键进行备份，备份的时候，可选格式AVI。同样，也可如上述，用光盘刻录备份。备份的时候，无论是移动硬盘还是光盘刻录备份，均可以选择全通道的文件打包备份。
10、文件剪切和重点标记功能
录制到硬盘里的视频，可以将其中某一时段的文件，掐头去尾，单独剪切备份到移动硬盘或者刻录到光盘。对重要文件的去粗存精，具有重要的意义。
图片：
对硬盘里繁杂的文件，可将其中经常要回放的视频进行重点标记，以便快捷找到播放；可以中英文命名标记！
11、网络功能
WHR-15不仅支持本机操控，也具有丰富的网络功能。
（1）、局域网电脑操控功能

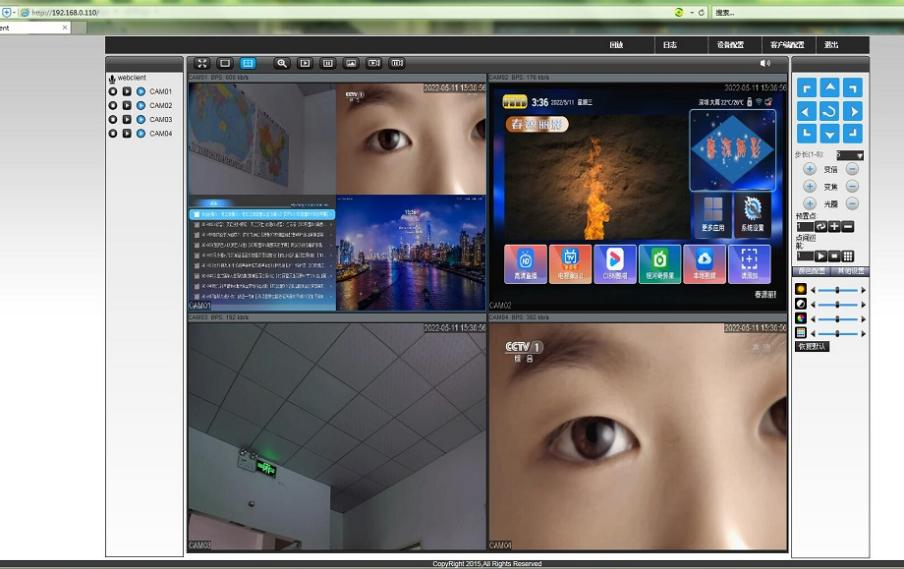

在局域网电脑通过浏览器登陆WHR-15的IP地址，进入后台，可以进行视频直播、视频点播、视频下载、语音对讲、系统设置、录像控制等操控。

（2）、因特网电脑、手机支持远程直播
因特网公网的电脑、手机安装客户端，输入WHR-15的ID号码即可远程直播录播机正在输入录制的音视频信号。

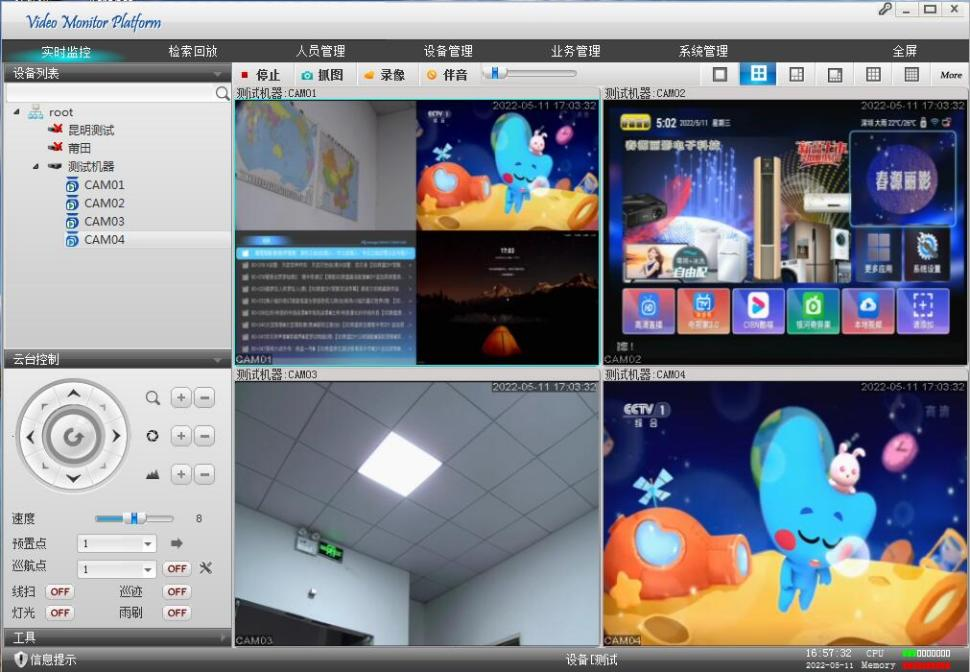

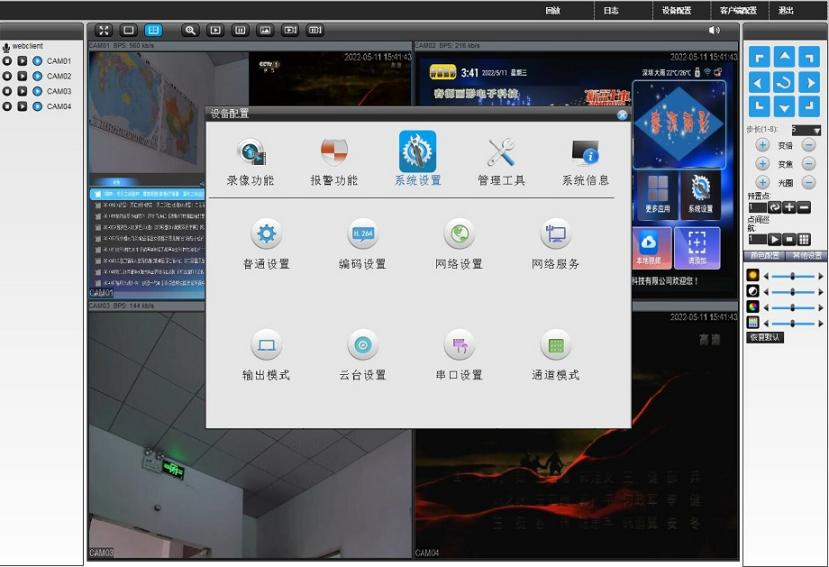

因特网电脑客户端登陆：

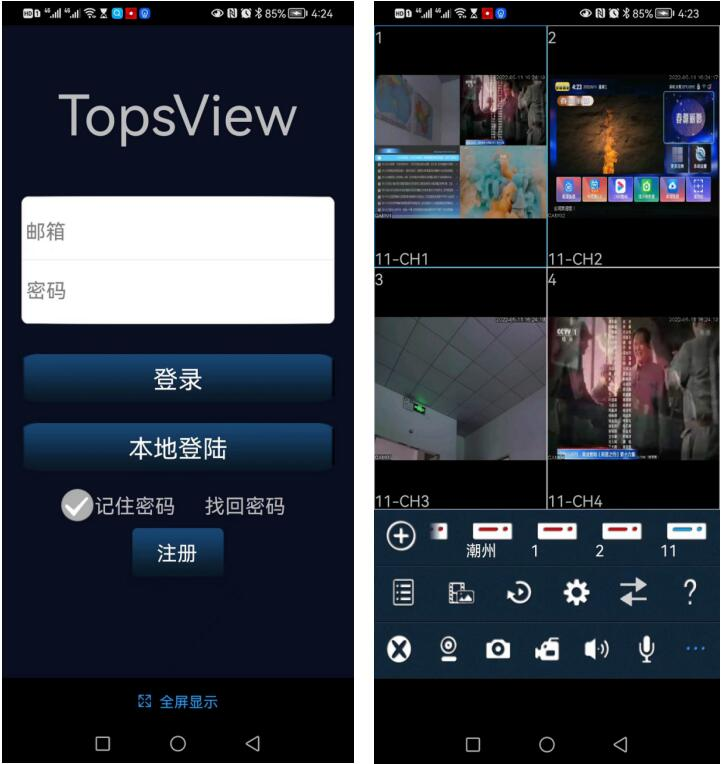

手机客户端登陆
（3）、可以直接操控云台摄像机
WHR-15具有RS232、485协议接口，接入云台摄像机，即可直接在录像机上用鼠标操控摄像机的上下左右、推远拉近、聚焦变焦功能。录播机接电视机本机操控和局域网电脑操控，均支持摄像机云台操控。

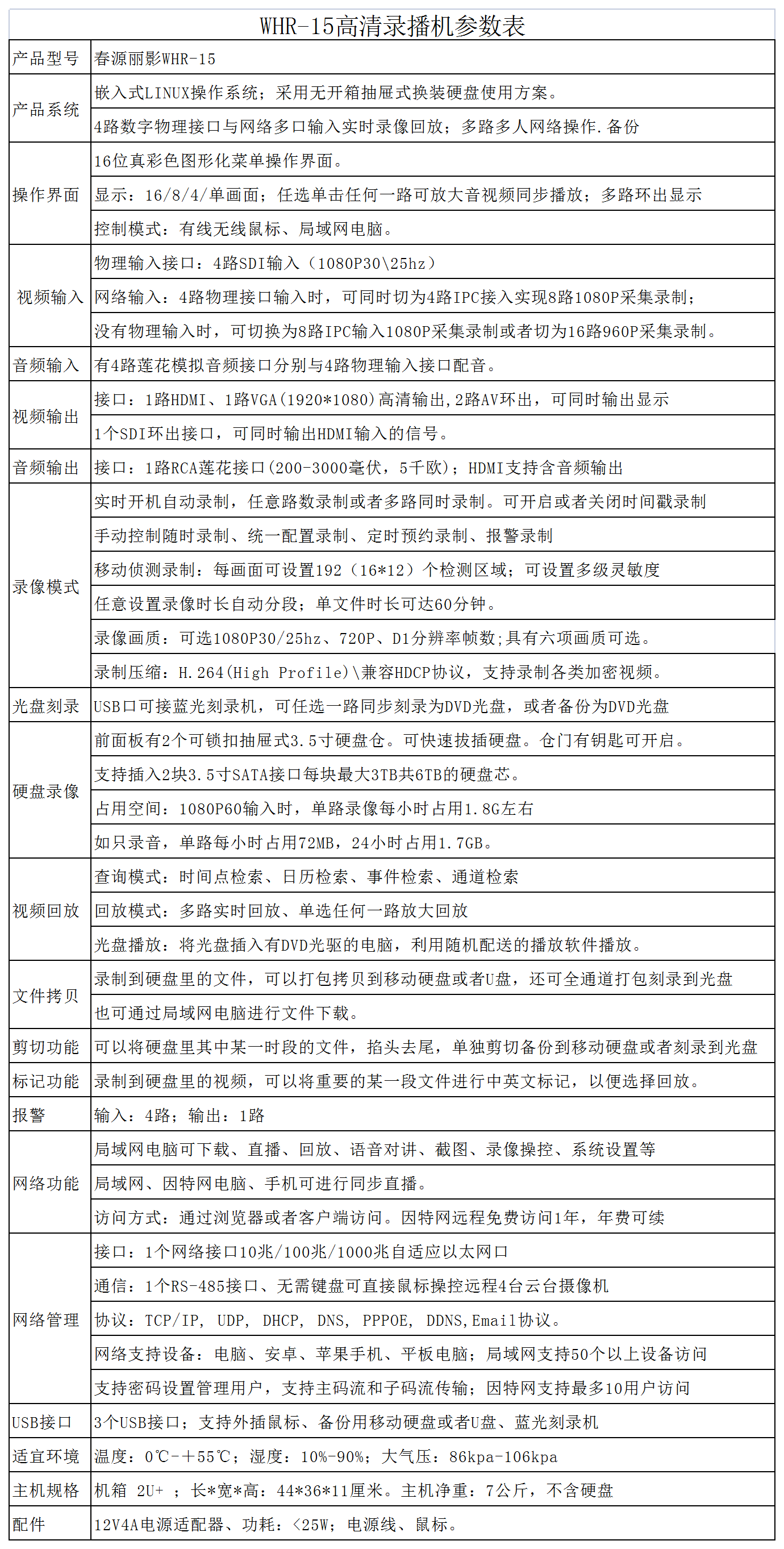

三、产品参数表
|
