一、产品总览

  春源丽影CYRK-08W加强版（专属定制版）是一款采用纯嵌入式架构设计的高性能、高集成度专业录播主机。设备集成了4K超高清音视频采集、实时编解码、智能音视频处理、多任务录制、多协议直播、专业导播、远程互动、平台化管理等核心功能于单一设备。基于国产自主的嵌入式Linux操作系统与高性能低功耗ARM多核处理器平台，确保了系统的长期稳定与安全可靠，专为满足教育录播、精品课程制作、视频会议、远程互动及各类高标准视听应用场景而打造。

二、硬件系统与物理规格

2.1 机械结构与外观
安装形式：标准1.5U机架式设计，便于标准机柜安装部署。
设计理念：采用非壁挂式机身架构，避免因设备安装位置产生的视觉干扰，保障学生课堂专注力。
机身材质：前面板采用铝合金材质，主机箱体为钣金（SGCC），兼顾结构强度与散热效能。
散热设计：采用静音风扇散热系统，确保长时间稳定运行，工作噪声低于26分贝。
机身颜色：黑色。
整机尺寸：483.4毫米（宽） × 318.5毫米（深） × 80毫米（高）。
产品净重：约7.3千克。

2.2 核心硬件配置
处理器：工业级ARM架构多核处理器，配备5个CPU核心。
运行内存：6GB。
内置存储：支持配置8TB高速SATA硬盘，用于录制文件本地存储；支持用户自行更换或扩展，
电源规格：输入电源为直流19V；整机典型运行功耗低于65瓦，待机功耗低于2瓦，具备低功耗环保特性。
复位功能：机身后侧配备硬件复位键（Reset），支持一键系统还原。

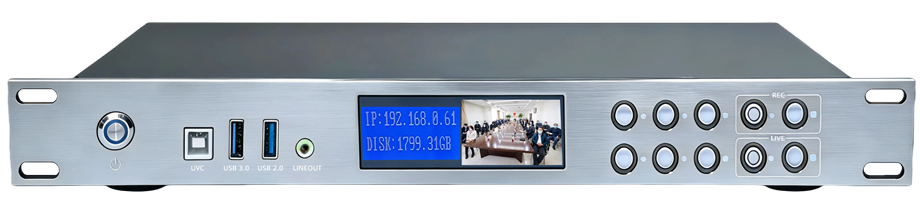

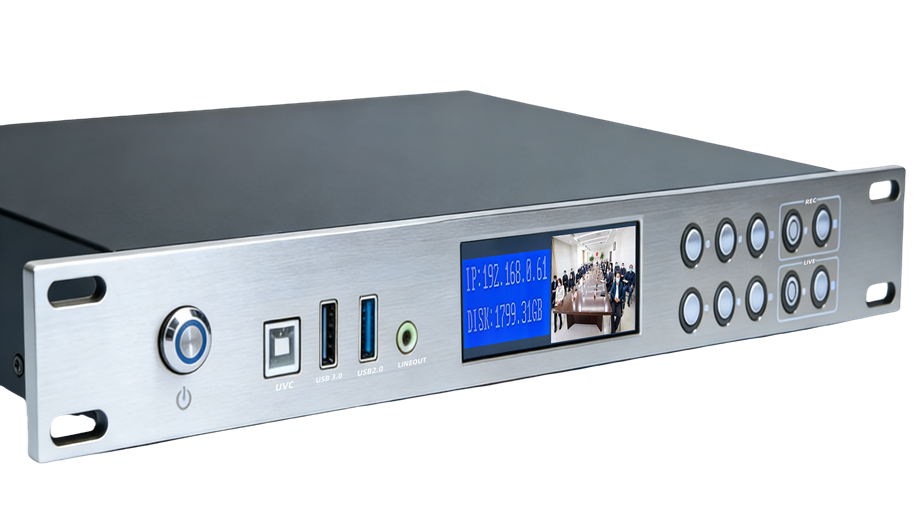

2.3 前面板与显示
显示屏：内置6.4英寸双显示液晶屏，实时显示设备关键信息，包括：系统硬盘剩余空间、软件版本号、本机IP地址、录制与直播状态，以及导播实时预览画面。
实体按键：前面板集成多功能物理按键，提供快捷操作，
包括：
电源开关
输出音量增加/减少
导播模式切换（手动/自动）
抓图（抓取电影实时画面并保存）
打开本地文件管理页面
录制开始/停止
直播开始/停止
LED显示信息翻页键

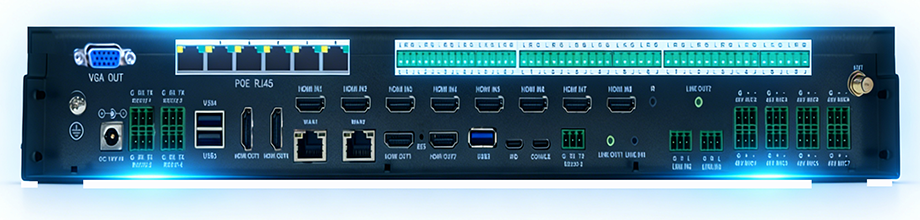

三、视频输入与输出能力

3.1 视频输入接口与规格
HDMI输入：提供8路标准HDMI输入接口。
输入兼容性：所有HDMI接口最高均支持3840×2160（4K）@30Hz信号接入，并全面向下兼容1920×1080@60Hz、1080p@30Hz、720p及以下常规分辨率。
混合输入模式：支持灵活的输入配置，8路HDMI输入可全部或部分切换为IPC网络摄像机（RTSP/ONVIF）流输入，实现HDMI信号与网络IP视频流的混合接入。
详细支持分辨率：3840×2160p@30、1920×1080p@60、1920×1080p@30、1600×1200P60、1680×1050p@60、1600×900P60、1440×900P60、1280×1024p@60、1280×960p@60、1280×800p@60、1280×720p@60、720×480p@60、640×480p@60。

3.2 视频输出接口与规格
总输出路数：支持不少于5路高清视频输出。
HDMI输出：提供4路HDMI输出接口，最高支持4K分辨率输出，支持音频同步嵌入。
UVC输出：提供1路符合USB Video Class标准的视频输出（通常通过Type-B接口），可将导播画面或任意资源画面以UVC协议输出。
VGA输出：提供1路VGA输出接口。
输出分辨率：支持3840×2160、1920×1080。

四、音频输入与输出能力

4.1 音频输入接口与规格
总输入路数：支持不少于23路音频信号输入，允许在软件中为每一路视频通道独立选择关联的音频源进行编码合成。
1、麦克风输入：
8路48V幻象供电麦克风输入接口（凤凰端子），适用于专业会议话筒。
2、线路电平输入：
12路凤凰端子线路输入（LINE IN）。
1路3.5mm立体声线路输入（LINE IN）。
3、数字及嵌入式音频输入：
1路HDMI接口内嵌数字音频输入。
1路USB Audio Class（UAC）音频输入。
4、无线音频输入：
1个ANT天线接口，用于连接内置无线麦克风接收模块的天线。
无线麦克风参数：
调制方式：FM调制
频率范围：640~690MHz（可调频，抗干扰）
使用距离：空旷环境下约50米
支持麦克风类型：手持式、头戴式。

4.2 音频输出接口与规格
总输出路数：支持不少于8路音频信号输出。
线路电平输出：
12路凤凰端子线路输出（LINE OUT）。
3路3.5mm立体声线路输出（LINE OUT）。
数字及嵌入式音频输出：
4路HDMI接口内嵌数字音频输出。
1路USB Audio Class（UAC）音频输出。

五、网络、控制与扩展接口

5.1 网络接口
数据网口：2个10/100/1000M自适应RJ45以太网接口。
POE供电网口（扩展功能）：5个支持IEEE 802.3at/af标准的POE供电RJ45以太网接口，可为网络摄像机（IPC）、无线接入点等设备供电并传输数据。

5.2 控制与通信接口
串行控制口：
5路RS232接口（凤凰端子），用于连接中控主机、导播键盘、控制面板等。
5路RS485接口。
红外接口：1个3.5mm插孔式IR红外发射接口，用于控制外围设备。
Console接口：1个系统调试Console接口。


5.3 USB接口
Type-A：1路USB 3.0；4路USB 2.0。
Type-B：1路USB 2.0（常用于UVC/UAC音视频输出）。
Type-C：2路USB 2.0。
功能支持：支持连接USB键盘、鼠标、移动硬盘、U盘、USB光驱等外设，并支持通过UVC接口捕获视频信号。

5.4 其他接口
HID接口：1路，用于实现反向控制功能，可通过录播主机软件界面操作所接入的计算机。
电源接口：1路DC 19V电源输入插口（内径2.5mm，外径5.5mm）。
监听接口：1路3.5mm耳机监听接口。
接地螺丝：1个，用于设备安全接地。

六、核心音视频处理与编码能力

6.1 视频编码与处理
编码标准：支持H.264 High Profile及H.265/HEVC视频编码标准。
编码分辨率：从640×360至3840×2160可调。
视频码率控制：编码码率可在256kbps至20480kbps（20Mbps）范围内精细调节。
码率控制模式：支持CBR（固定码率）、VBR（可变码率）、AVBR（自适应可变码率）、QVBR（质量可变码率）、CVBR（约束可变码率）、FIXQP（固定量化参数）、QPMAP等多种高级码率控制策略。
视频帧率：录制帧率支持25至60 fps可调；直播帧率支持25至30 fps。

6.2 音频编码与处理
编码标准：采用高品质AAC（Advanced Audio Coding）音频编码技术。
采样率：48KHz，实现高保真声音还原。
音频码率：编码码率可在32kbps至192kbps范围内调节。
内置音频处理模块：
回声消除（AEC）：处理长度256ms，消除幅度高达60dB，收敛速度达100dB/s。
噪声抑制（ANS）：降噪深度≥21dB，具备人工智能学习能力，可有效抑制非常态化环境噪音。
自动增益控制（AGC）与自动混音（Auto Mixing）。
反馈消除（AFC）与音频矩阵。
处理延时：信号处理延时低至8ms（不同算法配置下略有差异）。
声场调音：支持一键自适应声场调音功能。

七、主要软件与系统功能

7.1 录制功能
1、多路并发录制：支持8路资源画面（输入源）和1路电影画面（导播合成输出）同时进行独立的4K超高清录制，共计9路录制通道。
2、录制格式：支持标准MP4、TS及MOV文件格式，保障录制文件的通用性和易编辑性。
3、录制模式：
一键录制：可任选或全选视频通道一键开始/停止录制。
定时录制：支持设置多达8组定时录制任务。
开机自动录制：设备启动后自动开始录制。
分段录制与循环录制：支持按时长分段，并可在存储将满时自动覆盖早期文件。
4、文件管理：
支持在软件界面一键回放、删除本地录制文件。
支持外接U盘、移动硬盘进行文件一键拷贝或设定自动拷贝策略。
支持通过FTP协议将文件自动上传至指定服务器平台。

7.2 直播功能
直播协议：支持RTMP、RTSP、HLS等主流流媒体协议，便于与第三方平台（如CDN、云平台）对接。
多路并发直播：支持电影通道与资源通道同时进行直播。
直播模式：支持一键直播、定时直播（可设置≥8组任务）。
内置流媒体服务：无需外置服务器，设备内置流媒体广播功能，可将直播流直接推送到网络中的观看端（如浏览器、播放器），最大支持50个点并发观看。

7.3 导播与画面合成功能
导播模式：支持全自动导播、半自动导播和全手动导播三种模式，可根据场景无缝切换。
自动导播策略：支持灵活自定义导播规则，包括导播优先级、通道选择、默认/过渡画面设定、画面停留与过渡时间，提升成片质量。
画面布局：预设8种以上画面布局模式（如单画面、画中画、二分屏、三分屏、四分屏等），并支持用户自定义布局。
转场特效：提供9种以上专业转场特效（如淡入淡出、格栅、上下左右切入等），使画面切换平滑自然。
特技与图文叠加：
字幕：支持预设≥5条字幕，可自定义字体、大小、颜色、位置。
台标：支持预设≥5个台标，可自定义大小、比例、位置。
片头片尾：支持预设≥5个片头片尾，可自定义时长，支持从U盘导入图片作为素材。
虚拟软键盘：界面集成虚拟键盘，无需外接物理键盘即可输入文字。

7.4 摄像机控制与智能跟踪
云台控制：支持通过软件界面或导播键盘对兼容的PTZ摄像机进行全方位控制（方向、变焦、聚焦）。
预置位：支持为每台摄像机设置并快速调用不少于8个预置位。
智能跟踪：
鼠标点击跟踪：在手动模式下，点击导播预览画面任意位置，摄像机即可快速转动至该坐标中心。
鼠标滚轮变焦：支持使用鼠标滚轮直接控制摄像机变焦。
画面侦测：支持双路HDMI电脑画面内容变化侦测算法（无需安装客户端），可智能识别PPT翻页等动作。支持自定义绘制多达5个检测区域，以屏蔽任务栏、弹窗等干扰区域。

7.5 远程互动功能
内置互动模块：设备内置互动模块，无需连接外部服务器，即可实现1点对9点（共10方）以内的低延时、高清晰度远程双向互动。
标准协议支持：全面支持H.323和SIP框架协议，可无缝对接市场上主流的视频会议终端、MCU及软件会议系统（如腾讯会议、Zoom、钉钉等）。
大规模扩展：支持通过连接外部MCU或云会议服务器，满足更大规模的远程互动需求。

7.6 虚拟抠像与微课制作
二维抠像：支持蓝幕/绿幕抠像功能，能将主讲人从背景中精准抠出。
虚拟合成：支持将抠出的人物与电脑PPT等画面进行实时融合，合成一路电影画面。
微课模式：提供虚拟微课录制模式，内置至少2套常用虚拟场景模板（如“人物+PPT背景”或“虚拟场景+电脑画面开窗”），同时支持在该模式下进行录制和直播。

7.7 智能语音与字幕（需连接第三方服务）
在线语音转写：支持对接第三方语音转写服务，将实时语音识别为文字。
实时字幕生成与叠加：可将转写生成的文字实时叠加到直播流或录制画面中，形成字幕。
字幕自定义：支持设置字幕的颜色、背景、字体大小及在画面中的显示位置。

7.8 系统管理与运维
控制方式：支持Web后台（B/S）、PC客户端（C/S）、安卓APP、本机GUI及红外遥控器等多种控制方式。
集中管理平台：提供开放SDK，支持对接第三方集控平台，实现对所有录播主机的远程开关机、重启、状态监控、巡课督导等集中管控。
网络唤醒：支持局域网UDP唤醒及公网TCP远程唤醒。
系统维护：
支持系统配置文件的导入与导出，便于批量部署与快速恢复。
具备网络状态检测工具，可测试网络联通性及上下行带宽。
支持对因异常断电等原因造成的损坏视频文件进行修复。
安全特性：采用嵌入式Linux系统，非Windows或Android，病毒风险低，支持7*24小时不间断稳定运行。

八、环境与附件

8.1 运行环境
工作温度：0°C ~ +50°C。
工作湿度：≤ 70% RH（无冷凝）。
储藏温度：-10°C ~ +50°C。
储藏湿度：≤ 90% RH。

8.2 标准附件
电源适配器、无线天线（选配）、无线麦克风、红外发射器、接地线、产品合格证与保修卡、光盘说明书（含软件）、装箱清单。
说明：本公司致力于产品的持续完善与改进，保留在不预先通知的情况下对产品设计及技术规格进行更改的权利。本规格书所列参数为产品标准标称值，实际性能可能因个体差异或具体应用环境而略有不同。

本机为定制版，您可增加或者删减有关功能！
