4路IPC 1路HDMI 2路SDI光盘硬盘录播机

时间:2024-05-11 09:06 作者:春源丽影
   WHC-01,是由深圳春源丽影电子科技有限公司研发推出的一款4路IPC输入、1路HDMI、2路SDI输入硬盘光盘同步高清录播机。嵌入式LINUX操作系统,开创性无开箱用机方案,抽屉式带锁扣硬盘安装方式,嵌入了蓝光光盘刻录机,既可以本机全功能操作,也支持远程网络操控使用。机器具有多路分别配音、混音、文件剪切、重点标记等丰富的功能。产品广泛应用于多房间审讯、问询、谈话、接访、投招标室以及重要领域的大中型会议室、视频会议、智慧课堂、舞台演出、体育比赛、手术示教等场合的高清硬盘录像和光盘刻录。




一、外观和接口

1、外观
WHC-01以2U+机箱制作,可置放于各类机柜。纯镀锌板材质,整机黝黑色调,沉稳端庄,美观大方!






规格:长*宽*高=44*36*11公分

2、无开箱使用方案,简单便捷
  WHC-01前面板左侧,一个抽屉式硬盘抽取仓,轻轻一推或一开,即可插入或抽取3.5寸SATA硬盘,支持可达3TB的超大容量的硬盘,支持长时间连续录制。仓盖带有锁扣,开仓须用钥匙,只有专人才可以更换硬盘,资料保护更有保障!
  WHC-01前面板右侧,嵌入了一个蓝光光盘刻录机,轻轻一按,即可推入光盘,刻录完毕,会自动弹出,操控简易。
  使用DVD光盘,刻录速率高,清晰度好,空白盘价格实惠!








WHC-01无论安装或者更换硬盘、光盘,十分简便,无需拆机拧螺丝,纯粹的无开箱使用方案,行业内的领先之作!

3、WHC-01丰富的输入、输出、显示、控制接口

前面板:





中间有 录像 网络 电源状态指示灯;有4路IPC输入的网络信号、电源、音频状态指示灯。

右侧一个USB接口,可接入鼠标操控机器。





后面板:




视频音频输入、输出:



  机器左下侧,有1个HDMI输入接口,是本机的第一个输入通道;支持1080P60hz输入,支持含音频输入。HDMI左侧有一个SDI环出接口,可实时环出这路HDMI输入的信号。

  机器右上方有一个LAN网口,是拉流4路IPC信号时接入路由器或者交换机的网口。拉流网络信号后,在开机界面四窗口的右下角第四个通道显示;该通道可以一键全屏显示1-4路网络信号,根据拉流网络信号数量而具有不同分屏模式。

  尾板中间,能看到一组 4个BNC接口,这是SDI视频输入接口,第1、4路SDI本机型默认不可用,第2-3个SDI输入接口分别为本机的第二、三输入通道。

  尾板左侧上面,有一组机器的视频环出、音频输出、输入接口。
依次为2个AV BNC环出接口、1个红色莲花音频输出接口;四个白色音频输入接口,可分别为第一、二、三、四输入通道配音。第一通道含有音频输入时,也可进行混音。

尾板右下部,是整机控制和输出部分

  有1个千兆自适应LAN网口,可接路由器或者交换机;有2个USB接口,可接移动硬盘、鼠标进行文件备份;1个HDMI输出接口,可含音频输出4个通道输入的音视频画面,支持16/8/4/1画面显示;有RS485、232协议控制接口,可接入并操控云台摄像机;有1个12V6A的电源插口;1个硬电源开关;右边1个VGA输出接口,可与HDMI同步输出显示画面。





二、功能介绍

1、便捷的操控模式
  WHC-01录播机,可完全脱离网络和电脑,支持本机直接接电视机或者显示器,接入USB鼠标操控。由于采用无开箱用机方案,客户采购回家,在前面板插入硬盘或插入光盘即可硬盘录像、光盘刻录。

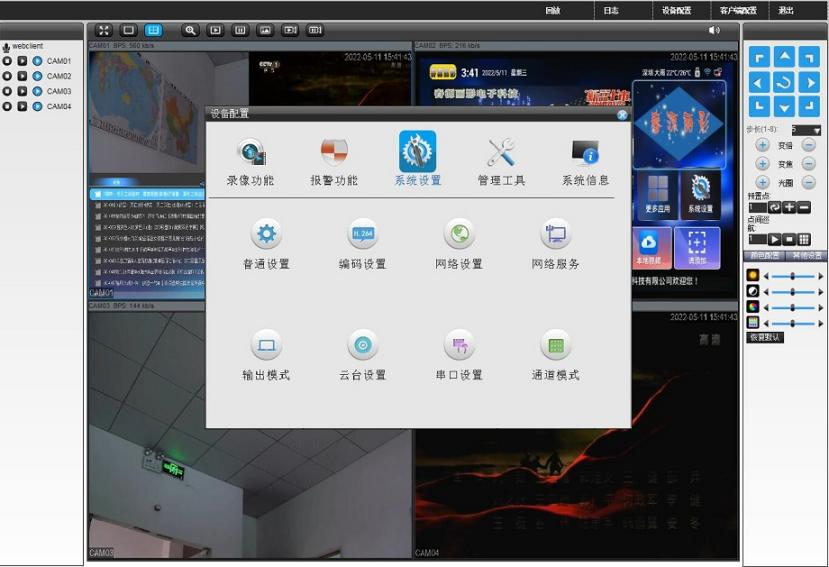

  录播机接电视机后,鼠标点右键即可进入快捷操控菜单。如录像控制、回放、云台控制、输出调节、通道模式、画面调节、关闭系统等。点击主菜单,则进入更具体的系统设置等界面。







WHC-01也支持局域网电脑进行远程操控。

  录播机用网线接入电脑或者都接入路由器(交换机)后,在录像机的网络设置端,会产生一个IP地址,在电脑浏览器输入IP地址,即可进入录播机的后台系统。可以与本机操控一样进行操作录播机。




2、丰富的高清信号输入、输出、环出接口,满足不同场景高清录制、播放和显示需要
    WHC-01,支持输入1路HDM、2路SDI、4路IPC网络信号(如海康、大华网络摄像机、各类编码器信号),兼容市面上常见的高清摄像机、视频会议终端设备、机顶盒广告机、各类电脑、各种播放机等设备。
  HDMI、IPC输入支持1080P60以及以下各类参数输入,具有宽泛的兼容性。SDI支持1080P30/25分辨率帧率输入录制。
  具有HDMI、VGA、AV同步实时输出接口,可接多台设备同时显示。
  具有1个SDI环出接口,可实时环出第一通道输入的实际画面。

3、具备混音模式,既支持每个输入接口分别配音,也支持多输入音频混音录制。
   HDMI本身支持含音频输入,满足了视频会议录制的音频要求。
IPC网络信号输入时,可任选4路信号中的任意一个音频,也可通过莲花接头进行配音录制。
IPC拉流输入时,不仅支持AAC音频、也支持G711音频,兼容性强,音质效果好。
   4个莲花音频输入接口,支持为每个通道另外配音。

4、数字高清物理输入接口与网络IPC双兼容输入型录播机
  WHC-01,不仅支持多达3路物理信号输入录制;也支持4路IPC网络信号输入录制,是高清录播机中的典范产品。
5、画面显示模式科学简洁
  WHC-01输入信号源后,画面显示模式丰富实用。既可以3路物理输入+4路IPC输入四通道4画面显示,也可一键单通道全屏显示。
  第四通道的4个IPC信号,一键全屏后,可以根据输入路数任意进行分屏布局,有单画面全屏、双画面左右、上下、三画面一大两小、四画面正方显示。





   6、光盘刻录 简单方便
(1)、实时刻录
  按下光盘出仓键,置放好DVD光盘,选择任一输入通道,点击实时同步刻录,就开始实时刻录。可显示刻录时间进程、光盘剩余容量。刻录完毕,光盘会自动弹出。



(2)、备份刻录
  进入文件备份界面,选择任一输入通道,对已经录制到硬盘的文件,将需要刻录的文件打包为光盘容量兼容的大小,一键进行备份刻录,刻录完成,会提示刻录完毕,弹出光盘。



7、硬盘录制模式,实用快捷
  用钥匙打开硬盘仓,置放进入3.5寸SATA硬盘,锁上仓盖即更换好硬盘;可置放高达3T的大容量硬盘;录制满后,可关机更换新硬盘。可设置录制满自动停止,也可设置覆盖录制。以输入1080P60高分辨率计算,单通道每小时占用硬盘空间1.8G左右,3T硬盘,可以连续录制2个多月。
(1)、选择好需要录制的通道,一键开启或者停止录制;



(2)、定时预约录制;每个通道每天可设置4个定时预约录像时间段。




 (3)、移动侦测录制
(4)、报警录制
(5)、开机自动录制;开机后可默认上一次关机时的模式,自动录制。
(6)、录制文件为标准高清H264格式,即使突然断电,也可保护文件不丢失。
(7)、兼容HDCP协议,支持录制各类加密视频。

8、WHC-01支持纯录音使用
  该机不仅是一台多功能视频录播刻录机,也是一台单路录音机。当第一视频通道没有输入视频信号,只输入给音频时,即可实现录音功能。

9、文件播放
  WHC-01不仅支持在硬盘录像的时候实时同步直播,也支持边录边回看,或者进行单纯的视频回放。
由于是多通道输入录制,回放时具有多种文件检索回看模式。
(1)、检索模式
有时间点检索、日历检索、事件检索、通道检索模式



(2)、回放模式
可以多路实时回放、单选任何一路放大回放



(3)、光盘加密模式播放
  将光盘插入有DVD光驱的电脑,利用随机配送的播放软件播放;该软件即可小窗口播放,也可一键全屏播放;还可将光盘的H264文件一键转换为AVI格式。
  由于具备加密播放功能,避免了任意播放器都可以播放容易随便让人播放的弊端,资料保存更有保障!






10、文件备份
  录制到内置硬盘的文件,可在机器的USB接口插入U盘或者移动硬盘拷贝出来。拷贝的时候,可以选择某一通道的多个文件,一键进行备份,备份的时候,可选格式AVI。同样,也可如上述,用光盘刻录备份。备份的时候,无论是移动硬盘还是光盘刻录备份,均可以选择该通道的文件打包备份。



11、文件剪切和重点标记功能
   录制到硬盘里的视频,可以将其中某一时段的文件,掐头去尾,单独剪切备份到移动硬盘或者刻录到光盘。对重要文件的去粗存精,具有重要的意义。

   对硬盘里繁杂的文件,可将其中经常要回放的视频进行重点标记,以便快捷找到播放;可以中英文命名标记!

12、网络功能
  WHC-01不仅支持本机操控,也具有丰富的网络功能。

  在局域网电脑通过浏览器登陆WHC-01的IP地址,进入后台,可以进行视频直播、视频点播、视频下载、语音对讲、系统设置、录像控制等操控。








可以直接操控云台摄像机
  WHC-01具有RS232、485协议接口,接入云台摄像机,即可直接在录像机上用鼠标操控摄像机的上下左右、推远拉近、聚焦变焦功能。录播机接电视机本机操控和局域网电脑操控,均支持摄像机云台操控。




三、产品优势

  春源丽影WHC-01多功能高清光盘刻录硬盘录播机,支持1路HDMI、2路SDI输入、4路IPC网络输入进行硬盘、光盘录制,兼容各类高清摄像机、视频会议终端设备、各类广告机、电视播放机、网络摄像机、编码器等设备输入录制;内嵌蓝光光盘刻录机,置入了带锁扣抽屉式硬盘仓,光盘刻录便捷,硬盘录像方便;不仅支持本机操控,也支持局域网电脑操控。输入分辨率高,录制清晰度好,操控便捷,使用方便,而且产品售价与网络上那些价格昂贵的硬盘光盘录播机相比,性价比高的多!该产品对于既需要光盘刻录也需要硬盘录像的党政机关、企事业单位、医疗手术室、公检法问询、投招标室、教育培训、舞台演艺、体育赛事、机顶盒广告监控、电视节目转录播等单位,具有极高的使用价值!
