深圳春源丽影电子科技有限公司

7路输入带屏硬盘光盘录播机WKP-01参数表

时间:2021-06-03 21:08 作者:春源丽影
品牌 型号 春源丽影 WKP-01
操作系统 嵌入式LINUX操作系统、GUI图形操作界面
操作模式 有线、无线鼠标、面板按键、摇杆按键、手机、局域网电脑
视频输入 第1通道  多合一输入 支持2路HDMI(含音频)、1路DVI、1路VGA输入,支持1080P60输入
可选5种画中画模式显示输入的信号,录制后为画中画一个文件。
通过面板摇杆按键随意选择5种显示模式
2、3、4通道独立输入 各支持输入1路共3路HD-SDI信号;支持1080P30\25hz输入录像
各自独立显示,分别形成录像文件;
音频输入 第1通道  多合一输入 每一个视频输入口匹配一个3.5MM音频输入接口;可全选或者任选输入
HDMI不含音频时默认为匹配的3.5MM音频输入。
通过面板按键选择音频输入源。HDMI可含音频输入。
2、3、4    通道输入 SDI输入时可以在对应的2、3、4音频口输入音频,实现音视频同步录制。
3路RCA输入(与3路视频输入对应的模拟音频输入接口可混音录制)
视频输出 1路HDMI(含音频)、1路VGA、1路CVBS(不含音频)
同步环出 第一通道具有一个SDI环出接口,可接SDI显示器直播第一通道的任选画面。
音频输出 1路RCA(需连接有源音箱或连接功放机接音箱)
屏幕显示 前面板带5寸高清显示屏,同步输出显示画面、操作菜单。
输入分辨率 HDMI输入支持:1920×1080P/60Hz及以下参数  ;DVI输入支持:1920×1080P/60Hz及以下参数 ; VGA输入支持:1920×1080P/60Hz及以下参数  ;SDI输入支持:1920×1080P/30/25Hz及以下参数
录制分辨率:1920×1080P/30/25Hz
硬盘录制 可内置2块3.5寸串口,每块最大3TB硬盘芯录像;可循环、满停、冗余录制。
光盘刻录 本机自带蓝光刻录机,录像时可任选一通道与硬盘同步刻录为DVD光盘;
通道录制模式 支持4通道同时或任选几个通道录制;第1通道支持4画面画中画模式合成录制
音视频同步录制 支持
文件格式 硬盘、光盘录制视频为H264,备份时可选H264\AVI;光盘刻录为DVD盘H264格式
USB接口 前面板1个;外接鼠标操作
后面板2个,支持外接移动硬盘备份录像资料;
HDCP协议 兼容 ,支持录制各类加密视频
占用硬盘空间 视频:GIF:4-5G/天/通道                 G1:8-20G/天/通道
   720P:10-42G/天/通道      960H:12-30G/天/通道
   1080P:40G/天/通道      音频:691M/天/通道
功能支持 一键录像、开机自动录像、定时录像、移动侦测录像
播放 支持边看边录、4路同时直播、一键放大单路、有声播放、任意点播回放
画面显示 4合1模式支持5种显示模式、4画面、一键单路放大
无延迟输出 支持4通道实时高清直播、第一通道环出多画面直播。
智能检索 时间点检索、日历检索、移动侦测事件检索、报警事件检索
备份 支持USB硬盘U盘备份、光盘刻录备份、网络下载备份。备份格式H264/AVI,DVD盘。
远程操作 支持安卓、苹果手机端及电脑端
网络连接方式 有线连接
兼容网络协议 TCP/IP,SMTP,DHCP,DDNS,PPPoE,UDP,SSL,RTP,RTSP,NTP
报警输出 支持录像、云台报警输出、邮件发送
双向语音对讲 可通过电脑/手机在监控或直播主机场景时与主机方通话交流
主机规格 长*宽*高=48.2×37×10(cm)     净重(不含硬盘):7kg
配件 鼠标、硬盘数据线、12V/4A 电源适配器、电源线、硬盘固定螺丝
使用条件 温度:0~50℃,湿度:10%~90%

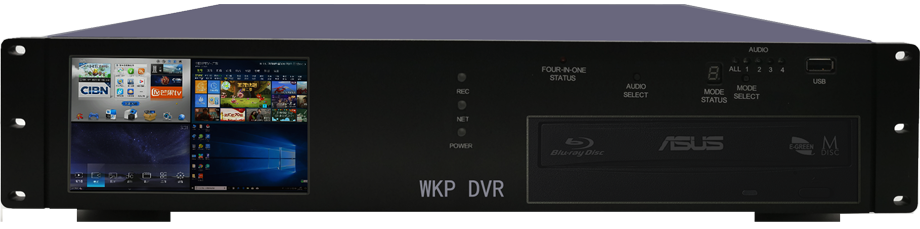

产品正面图
产品尾板图
