七路输入带屏硬盘光盘录播机WKP

时间:2021-07-01 10:24 作者:春源丽影



   近日,春源丽影在7路高清输入WHK硬盘光盘录播机的基础上嵌入了5寸高清显示屏,衍生出WKP两款机型。其中WHK-01带屏款为WKP-01型号,WHK-02带屏款为WKP-02型号。WKP机型,不仅支持硬盘录播、硬盘备份,光盘刻录、光盘备份,同时嵌入了显示屏幕,无需外接显示器即可直接进行直播、回放、操控,功能更加全面,使用更加便捷,是全景高清录播机的全面升级和更加成熟!适合本地会议、视频会议、医疗手术、教学培训、法庭审讯等重要领域高清录播刻录使用,功能更加完善,资料保存更有保障!尤其是机器固定在机柜或者不便外接显示器的场合,使用本机带的屏幕即可收看和操控,极为方便。










一、WKP带屏硬盘光盘录播机的功能、特点



   WKP带屏硬盘光盘录播机保存了全景高清录播机的特点,可以将多个摄像头的视频以及每个摄像头匹配的音频进行同时录制并录制成一个视频文件,不仅在直播的时候显示的是多画面现场实况,尤其是录制后的音视频文件也是一个完整的多画面音视频文件,能够在一个视频文件里完整的展现不同位置的多个摄像头采集的音视频实况,是多画面组合音视频录播机。






   在视频输入接口和录制方面, WKP带屏硬盘光盘录播机支持的是数字高清信号输入和录制,是真正的数字高清录播机。目前推出的WKP带屏硬盘光盘录播机的输入接口有两组,共有7路输入接口。其中一组有4个输入接口,为四合一接口,可以实现全景合成录制,分别为2路HDMI、1路DVI、1路VGA 接口,输入分辨率支持1080P60hz,录制后视频分辨率为1080P30\25hz。另外一组有3路输入接口,不支持合成录制,录制后是各自独立的文件。这3路输入接口根据机型不同,或者是3个HDMI或者是3个SDI接口,支持同时输入或者任选输入录制。
   在音频输入和录制方面, WKP带屏硬盘光盘录播机,HDMI输入接口,不仅支持HDMI含音频输入录制,也支持在HDMI不含音频的时候另外输入模拟音频输入录制。DVI、VGA本身只有视频不含音频,而 WKP带屏硬盘光盘录播机也分别为DVI、VGA输入接口各自匹配了模拟音频输入接口。该机不仅支持分别输入音频录制,也支持混合音频输入录制,可以根据需要灵活选择需要录制的声音。选择音频的方式是操作前面板的音频按键进行选择。

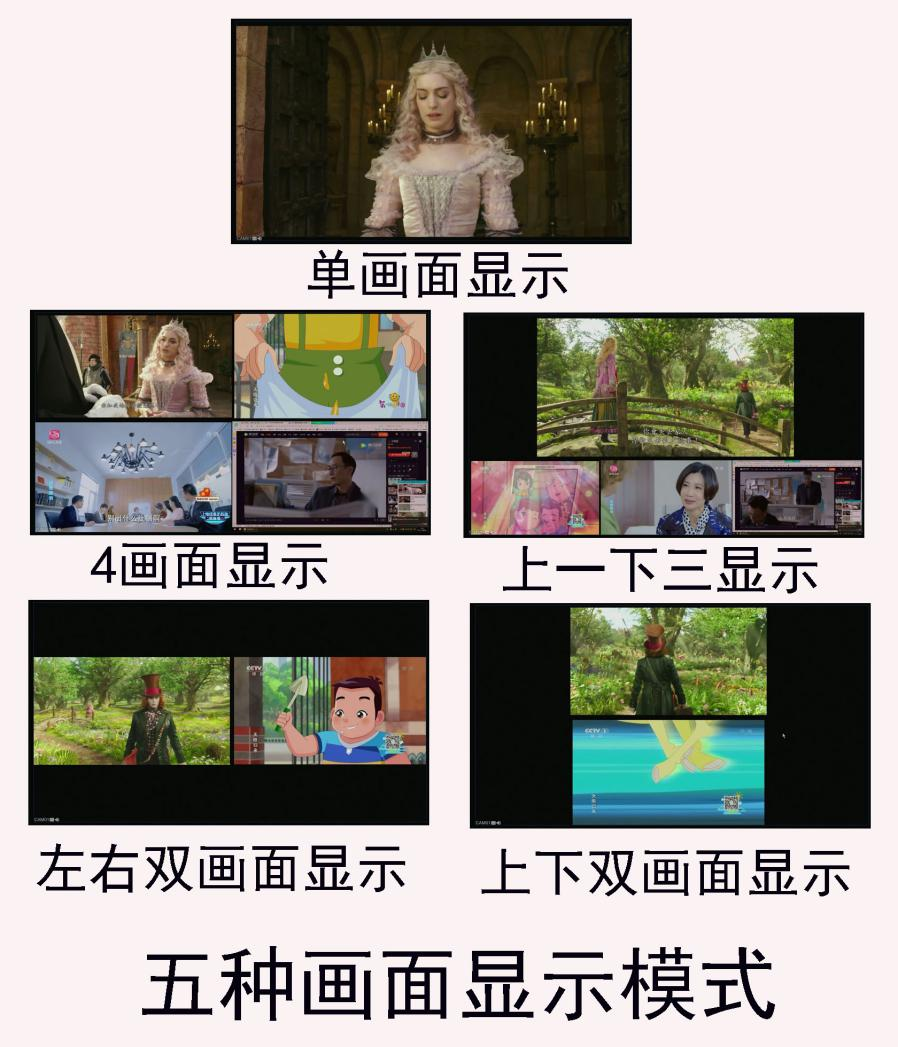

    WKP带屏硬盘光盘录播机的四合一输入接口既2路HDMI、1路DVI、1路VGA接口的4画面排列显示方式也很科学和人性化,可以根据现场录制和显示需要进行自定义设置。目前有5个显示画面选项,有4画面正版排列、有上1下3四画面排列、有左右2画面显示、上下2画面显示、单独1画面全屏显示。想在哪一个窗口显示哪一个输入画面,也可灵活设置。设置方式简单便捷,只需操作前面板的摇杆按键即可。







    WKP带屏硬盘光盘录播机有7个视频输入接口,出厂开机默认是四个正版窗口,其中左上角的一个窗口为四合一组合的4个显示画面,该四合一窗口可以一键放大为全屏界面。其他3个窗口也可一键放大。关机之前设置好了显示模式,再次开机显示的就是关机之前的模式。



    WKP带屏硬盘光盘录播机由于可以自由设置显示画面和音频匹配,因此,该机既可以支持多路多画面同时录制多画面组合也可支持单画面单独录制,既是一款多路输入录播机也是一款单路录播机。
    WKP带屏硬盘光盘录播机,支持内置2块 每块3TB共6TB的3.5寸的硬盘,该2块硬盘,既可以设置为循环录制,也可设置为录制满停止录制,尤其还可以设置为冗余录制,就是同时将同样的内容录制在两块硬盘上,在尤为重要的录制领域,数据保存更有保障!
   该机不仅支持硬盘录制,还支持同时进行光盘刻录!机器嵌入了蓝光刻录机,支持插入DVD光盘刻录。在硬盘录像的同时,可以任选一路通道同时进行同步光盘刻录;也可在备份的时候,任选数据备份到DVD光盘上。刻录到光盘上的DVD碟片,可以在带有DVD光驱的电脑上,安装本机配送的专用播放器播放!
   WKP带屏硬盘光盘录播机,HDMI输入支持1080P60hz;SDI输入支持1080P25/30hz,机器录制分辨率为1080P25/30hz。
   该机不仅支持本机实时直播、网络远程直播,也支持通过USB拷贝到移动硬盘、刻录到光盘。可以边录边看、边看边录。支持开机自动录播、手动随时录播、定时预约录播、移动侦测录播、局域网控制录播。
    WKP带屏硬盘光盘录播机具有丰富的网络功能。通过局域网或者因特网可以在远程电脑、手机、平板进行实时直播、点播现场录播实况,支持远程语音对讲,支持局域网远程电脑资料下载、在远程电脑同步录制、利用远程电脑对录播机进行基本的系统参数设置等操作。






  WKP带屏硬盘光盘录播机产品规格,以标准2U机箱标准设计制作,机箱为纯镀锌板材料,机身黝黑色调,整机端庄大方,沉稳高雅。前面板右侧上半部分是画面调节、音频选择、USB控制区域、中间是指示灯功能区;右侧下方安装了蓝光刻录机。前面板左右各有一个2.5CM的固定把手,主机长*宽*高为43*37*9CM,净重为 6公斤(不含硬盘)。
   WKP带屏硬盘光盘录播机的尾板接口根据机型不同接口不同。
   WHK-01机型的尾板是,左侧上方分别有2路AV环出接口、1个莲花音频输出接口、有与4个视频通道对应的4个莲花模拟音频输入接口。右侧上部是四合一音视频通道输入接口。分别有2个HDMI(含音频)、1个DVI、1个VGA视频输入接口,每个输入接口均配有一个3.5音频输入接口。右上角有12V4A电源插口以及硬电源开关。右侧下部中间有一个第一通道的SDI环出接口;右边分别有4个SDI输入接口、千兆自适应LAN网口、双USB接口;HDMI输出接口;485\232控制接口、VGA输出接口。



    WKP-02与WKP-01机型尾板接口不同的是,WKP-02的第二、第三、第四输入通道均为HDMI输入,并且每一路HDMI输入接口均有一个SDI环出接口,输入、输出接口更全,适用范围更广。












二、WKP带屏硬盘光盘录播机与传统录播机的区别



    WKP带屏硬盘光盘录播机与传统录播机的区别是,传统的多路输入录播机每一路摄像头录制的是各自独立的视频文件,有几路摄像头输入,录制后就有几个摄像头的视频文件,虽然在直播的时候可以进行多摄像头多画面展示,但是录制后的视频文件复制拷贝出来后是各自独立的,没法将现场各个摄像头录制的文件合成为一个现场整体实况画面,不仅不便于资料编辑,更不能完整回看和倾听现场整体音视频画面。
   传统的多路输入录播机大多为模拟录播机,一般只支持CVBS、AHD或者NVR的网络信号输入录制,即使有人称之为高清录播机也是模拟高清录播机,录制后分辨率大多为640P,而达不到真正的1080P30\25hz,基本用于一般场合的监控领域。传统多路录播机的音频输入也比较简单,有的则不支持音频输入。
   目前市面上大部分录播机,基本都只支持硬盘录像,鲜有硬盘、光盘同步录播的机型。而WHK录播机,则硬盘光盘双兼容,满足了更多用户的需求!
   传统的录播机偶有带有显示屏幕的,但是,如WKP如此多的输入接口,支持全景录播,不仅支持硬盘录像也支持光盘刻录的机型而又嵌入了显示屏幕的机型则非常少。小小的一个屏幕改进,大大方便了用户使用,进一步做到了人性化、亲民化!



三、WKP带屏硬盘光盘录播机的用途



   WKP带屏硬盘光盘录播机可以将多个摄像头音视频信号录制为一个视频文件,对高要求回看现场整体实况的用户具有更大的意义。WKP带屏硬盘光盘录播机输入接口全面,兼容目前主流的各类数字高清摄像头、视频会议终端设备、本地会议摄像头、蓝光高清播放机、数字电视机顶盒、台式电脑等设备的输入录制。WKP带屏硬盘光盘录播机录制后是数字高清视频,因此,该机多用于党政机关、企事业单位、医疗机构、教学培训、重要集会、大型工地、集团汇演、水库山林等领域的现场全面高清录播和整体监控使用。尤其是内窥镜录像、法庭审讯、政法问询、公检法接访等重要的场合录制时,必须硬盘、光盘同步刻录,机器使用价值更大。

1、本地会议录播
   该机可以支持7路高清数字信号输入录制并支持四合一组合录制,无论是中小型会议室还是大型会场、大型团体集会、重要的体育运动比赛等场合,都可以使用本机音视频录制。如果是大型会场,可以最多安装7个高清摄像机,并匹配多路话筒音频信号。如果是大中型会议室,可以安装3-4个高清摄像头,直接使用四合一全景录制组合方式进行音视频高清录制。如果是小型会议室,可以安装1个高清摄像头单独进行高清录制。
2、视频会议录播
   该机具有丰富的视频输入接口和良好的混音功能,因此非常适合远程视频会议的音视频同步录制。
3、医疗内窥腹腔镜录播
   该机输入接口兼容全面,可以匹配输入多种医疗设备的输出接口,而且具备无延迟输出功能,又具有丰富的网络直播功能,因此可以利用于各类医疗内窥腹腔镜的高清录播。
4、教学培训录播
5、法庭审讯、政法接访录播
6、多组合音视频合成和编辑使用
   该机强悍的四合一画中画组合录制功能,支持4路不同音视频信号的输入和录制,对有关特殊音视频的组合录制编辑非常方便。
7、视频输入导播利用
   该机可以导入4路高清音视频信号,可以根据需要进行选择输出音视频信号,在有需要的导播领域使用。
8、广播电台同步多频道输入录制、远程监控播放情况
9、单路数字电视机顶盒高清录制
10、多路高清监控录播

   WKP带屏硬盘光盘录播机详细资料,请网络搜索“春源丽影”,登陆深圳春源丽影电子科技有限公司官网垂询!

直销热线:0755-36523961   15361020383   在线QQ:570888503
加盟热线:0755-23280681   18124610961   在线QQ:417579384
公司微信:417579384
直销商城:http://shop.cncyly.net/
公司官网:http://www.cncyly.net/
公司淘宝网:https://cncyly.taobao.com


附产品参数表:

1、WKP-02产品参数表

品牌 型号 春源丽影 WKP-02
操作系统 嵌入式LINUX操作系统、GUI图形操作界面
操作模式 有线、无线鼠标、面板按键、摇杆按键、手机、局域网电脑
视频输入 第1通道4路多合一输入 支持2路HDMI(含音频)、1路DVI、1路VGA输入,支持1080P60输入
可选5种画中画模式显示输入的信号,录制后为画中画一个文件。
通过面板摇杆按键随意选择5种显示模式
2、3、4通道独立输入 各支持输入1路共3路HDMI信号;支持1080P60hz输入录像
各自独立显示,分别形成录像文件;
音频输入 第1通道  多合一输入 每一个视频输入口匹配一个3.5MM音频输入接口;可全选或者任选输入
HDMI不含音频时默认为匹配的3.5MM音频输入。
通过面板按键选择音频输入源。HDMI可含音频输入。
2、3、4 通道输入 HDMI输入时支持含音频输入
3路RCA输入(与3路视频输入对应的模拟音频输入接口可混音录制)
视频输出 1路HDMI(含音频)、1路VGA、1路CVBS(不含音频)
同步环出 每一个通道均有一个SDI环出接口,共有4个SDI输出接口。
音频输出 1路RCA(需连接有源音箱或连接功放机接音箱)
屏幕显示 前面板带5寸高清显示屏,同步输出显示画面、操作菜单。
输入分辨率 HDMI输入支持:1920×1080P/60Hz及以下参数  ;DVI输入支持:1920×1080P/60Hz及以下参数 ; VGA输入支持:1920×1080P/60Hz及以下参数
录制分辨率:1920×1080P/30/25Hz
硬盘录制 可内置2块3.5寸串口,每块最大3TB硬盘芯录像;可循环、满停、冗余录制。
光盘刻录 本机自带蓝光刻录机,录像时可任选一通道与硬盘同步刻录为DVD光盘;
通道录制模式 支持4通道同时或任选几个通道录制;第1通道支持4画面画中画模式合成录制
音视频同步录制 支持
文件格式 硬盘、光盘录制视频为H264,备份时可选H264\AVI;光盘刻录为DVD盘H264格式
USB接口 前面板1个;外接鼠标操作
后面板2个,支持外接移动硬盘备份录像资料;
HDCP协议 兼容 ,支持录制各类加密视频
占用硬盘空间 视频:GIF:4-5G/天/通道                 G1:8-20G/天/通道
   720P:10-42G/天/通道      960H:12-30G/天/通道
   1080P:40G/天/通道      音频:691M/天/通道
功能支持 一键录像、开机自动录像、定时录像、移动侦测录像
播放 支持边看边录、4路同时直播、一键放大单路、有声播放、任意点播回放
画面显示 4合1模式支持5种显示模式、4画面、一键单路放大
无延迟输出 支持4通道实时高清直播、第一通道环出多画面直播。
智能检索 时间点检索、日历检索、移动侦测事件检索、报警事件检索
备份 支持USB硬盘U盘备份、光盘刻录备份、网络下载备份。备份格式H264/AVI,DVD盘。
远程操作 支持安卓、苹果手机端及电脑端
网络连接方式 有线连接
兼容网络协议 TCP/IP,SMTP,DHCP,DDNS,PPPoE,UDP,SSL,RTP,RTSP,NTP
报警输出 支持录像、云台报警输出、邮件发送
双向语音对讲 可通过电脑/手机在监控或直播主机场景时与主机方通话交流
主机规格 长*宽*高=48.2×37×10(cm)     净重(不含硬盘):7.5kg
配件 鼠标、硬盘数据线、12V/4A 电源适配器、电源线、硬盘固定螺丝
使用条件 温度:0~50℃,湿度:10%~90%
 产品正面图
 产品尾板图



2、WKP-01产品参数表

品牌 型号 春源丽影 WKP-01
操作系统 嵌入式LINUX操作系统、GUI图形操作界面
操作模式 有线、无线鼠标、面板按键、摇杆按键、手机、局域网电脑
视频输入 第1通道  多合一输入 支持2路HDMI(含音频)、1路DVI、1路VGA输入,支持1080P60输入
可选5种画中画模式显示输入的信号,录制后为画中画一个文件。
通过面板摇杆按键随意选择5种显示模式
2、3、4通道独立输入 各支持输入1路共3路HD-SDI信号;支持1080P30\25hz输入录像
各自独立显示,分别形成录像文件;
音频输入 第1通道  多合一输入 每一个视频输入口匹配一个3.5MM音频输入接口;可全选或者任选输入
HDMI不含音频时默认为匹配的3.5MM音频输入。
通过面板按键选择音频输入源。HDMI可含音频输入。
2、3、4    通道输入 SDI输入时可以在对应的2、3、4音频口输入音频,实现音视频同步录制。
3路RCA输入(与3路视频输入对应的模拟音频输入接口可混音录制)
视频输出 1路HDMI(含音频)、1路VGA、1路CVBS(不含音频)
同步环出 第一通道具有一个SDI环出接口,可接SDI显示器直播第一通道的任选画面。
音频输出 1路RCA(需连接有源音箱或连接功放机接音箱)
屏幕显示 前面板带5寸高清显示屏,同步输出显示画面、操作菜单。
输入分辨率 HDMI输入支持:1920×1080P/60Hz及以下参数  ;DVI输入支持:1920×1080P/60Hz及以下参数 ; VGA输入支持:1920×1080P/60Hz及以下参数  ;SDI输入支持:1920×1080P/30/25Hz及以下参数
录制分辨率:1920×1080P/30/25Hz
硬盘录制 可内置2块3.5寸串口,每块最大3TB硬盘芯录像;可循环、满停、冗余录制。
光盘刻录 本机自带蓝光刻录机,录像时可任选一通道与硬盘同步刻录为DVD光盘;
通道录制模式 支持4通道同时或任选几个通道录制;第1通道支持4画面画中画模式合成录制
音视频同步录制 支持
文件格式 硬盘、光盘录制视频为H264,备份时可选H264\AVI;光盘刻录为DVD盘H264格式
USB接口 前面板1个;外接鼠标操作
后面板2个,支持外接移动硬盘备份录像资料;
HDCP协议 兼容 ,支持录制各类加密视频
占用硬盘空间 视频:GIF:4-5G/天/通道                 G1:8-20G/天/通道
   720P:10-42G/天/通道      960H:12-30G/天/通道
   1080P:40G/天/通道      音频:691M/天/通道
功能支持 一键录像、开机自动录像、定时录像、移动侦测录像
播放 支持边看边录、4路同时直播、一键放大单路、有声播放、任意点播回放
画面显示 4合1模式支持5种显示模式、4画面、一键单路放大
无延迟输出 支持4通道实时高清直播、第一通道环出多画面直播。
智能检索 时间点检索、日历检索、移动侦测事件检索、报警事件检索
备份 支持USB硬盘U盘备份、光盘刻录备份、网络下载备份。备份格式H264/AVI,DVD盘。
远程操作 支持安卓、苹果手机端及电脑端
网络连接方式 有线连接
兼容网络协议 TCP/IP,SMTP,DHCP,DDNS,PPPoE,UDP,SSL,RTP,RTSP,NTP
报警输出 支持录像、云台报警输出、邮件发送
双向语音对讲 可通过电脑/手机在监控或直播主机场景时与主机方通话交流
主机规格 长*宽*高=48.2×37×10(cm)     净重(不含硬盘):7kg
配件 鼠标、硬盘数据线、12V/4A 电源适配器、电源线、硬盘固定螺丝
使用条件 温度:0~50℃,湿度:10%~90%
