全景高清录播机功能详解

时间:2019-09-11 18:58 作者:春源丽影
     全景高清录播机,是为了满足本地会议录像、远程视频会议录像等领域的高清录像越来越高的要求而新近推出的一款功能更多性能更好的一款新型多功能高清硬盘录像录播机。全景高清录播机与目前流行的会议录像机具有本质的不同,是在传统会议录像机基础上的进一步升级和功能完善,其具备的可以将多个数字高清音视频信号以多画面合一的方式录制成一个视频文件的特点,能够全景再现现场各个角落的整体场景和现场不同音频,真正实现了会议现场的全景音视频录制和资料备存,是现代会议音视频立体再现的典范机型。全景高清录播机,由深圳春源丽影电子科技有限公司研发、推广,已于近日上市!









一、产品基本功能

(一)、四合一全景输入和录制

    支持2路HDMI、1路DVI、1路VGA共四路的音视频信号同时或者任选路数输入,可以自由设置4路视频信号的显示布局模式,也可自由设置4路音频信号的输出或者混音输出;可以将显示和输出的音视频完整的录制成一个音视频文件,不仅在本机直播的时候显示和听到的是多路输入的多画面的音视频,录制到硬盘里的文件用本机回放时或者拷贝到移动硬盘插入到电脑播放或者用其他播放器播放时,也是多画面整体现场的音视频资料,支持各类编辑软件的剪切、合成等编辑操作。
    与普通4路信号输入录像机的本质不同是。普通4路信号输入录像机,虽然直播的时候显示的是4个窗口的画面,但是,录制后,每一路的录像文件是独立的,不是合成的;4路同时录像后,会形成4个录像文件,向外拷贝到移动硬盘的时候,每一路录制的文件需要分别拷贝,在电脑上播放的时候,只能播放其中一路录像文件,只能看到一路摄像头拍摄的局部的现场实况。不能在一个视频文件上同时播放4个摄像头拍摄的音视频资料。
    例如,在现场开会的时候,A摄像头拍摄的是主席台的场景,B摄像头拍摄的是会场左侧的场景,C摄像头拍摄的是会场右侧的场景,D是台式电脑播放的课件资料。如果用全景录播机录制的话,录制后的视频文件是一个文件,拷贝到电脑播放时,会显示出一个四画面画中画的播放实况,主席台场景、会议室左侧场景、会议室右侧场景以及电脑播放的课件4个画面会在一个屏幕显示出来,显示的排列方式是根据现场需要灵活提前设置好的。而且音频也是根据需要提前设置好的,既可以主听主席台讲话的声音,也可设置为与会人员讨论的声音。这样,播放一个文件就真实再现了整个会场实况。如果用传统的4路录像机录制的话,录制后是各自独立的4个文件,在电脑播放的时候,只能一个个播放,看到的是其中一个摄像头拍摄的场景,如A路播放,只能看到主席台的场景,如B路播放,只能看到会议室左侧的场景,每一路都是独立的,没法同时回看会议整体现场实况,
    所以说,全景录播机才是真正体现会场整体实况的会议录像录播机。

(二)、还配置了3路各自独立录像的输入接口

    全景高清录播机在配置了4合一全景录像输入接口外,还考虑到有些录像领域需要单独对一个角落进行单独录像,又配置了3个独立录像的数字输入接口,这3个输入接口,可以同时或者任选一路输入,可以同时或者任选一路录制。基本机型配置的是3路HD-SDI输入接口,升级款机型配置的是3路HDMI输入接口,也可根据客户需要配置HDMI、VGA、SDI搭配输入接口。这3个输入接口录制的文件是各自独立的。
    全景高清录播机的四合一全景输入和三个独立的输入接口这两组输入模式,可以同时输入,也可任选输入,用本机接电视机播放时,可以实时直播显示出7个窗口画面。可以一键放大四合一全景窗口,也可一键放大3路独立中的一个窗口。音频选择,可以一键开启四合一输出的音频,也可一键开启3路独立录像的任意一个窗口的音频。

二、输入、输出接口、控制面板端口以及产品规格

(一)、四合一输入接口

1、视频输入:2路HDMI、1路DVI、1路VGA,分别支持1920*1080P60hz分辨率帧数输入。
   4路视频可以全部同时输入,也可任选输入。
2、音频输入:HDMI输入时支持含音频输入。HDMI不含音频时,各自配有一个3.5MM模拟音频输入接口。DVI、VGA也各自配有一个3.5MM模拟音频输入接口。
   音频输入可以同时全部输入,也可任选输入。
3、视频显示模式选择(摇杆选择)

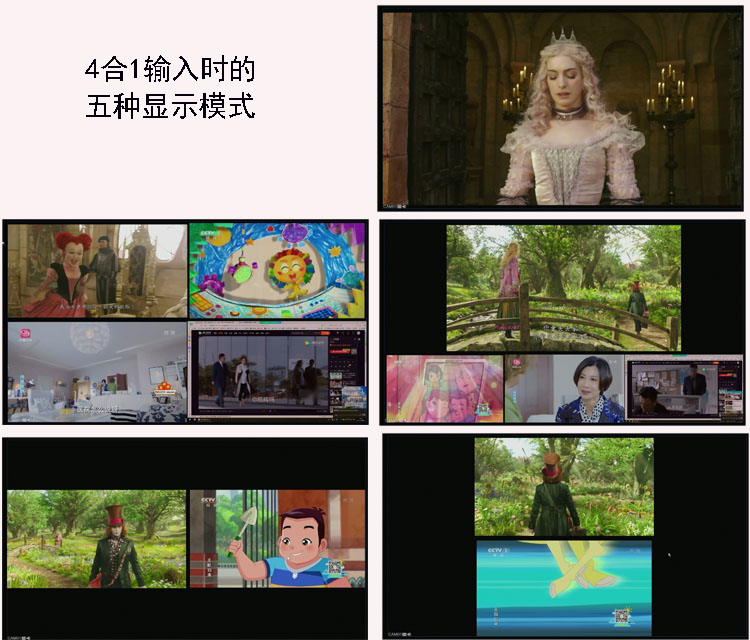

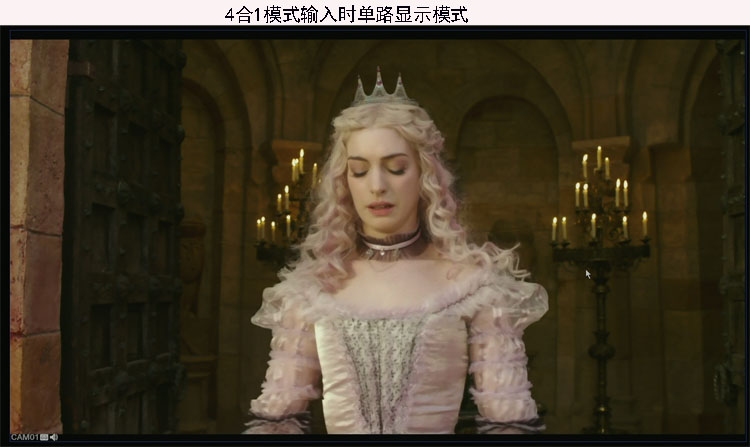

 (1)、单窗口显示;(2)、4窗口正方显示;(3)、上1大下3小窗口显示;(4)、左右2窗口显示;(5)、上下2窗口显示;
4、音频输出选择(按键选择)
(1)、全混音输出;(2)、HDMI1 音频输出;(3)、HDMI2音频输出;(4)、DVI音频输出;(5)、VGA音频输出。

(二)、基本机型独立3路输入接口

1、视频输入:3路HD-SDI输入;支持1080P25hz输入。可以同时或者任选一路输入。
  (升级版为3路HDMI可含音频输入)。

2、音频输入:每一路匹配有1个莲花模拟音频输入接口。

(三)、音视频等输出接口

1、视频输出接口:HDMI*1、VGA*1、AV*2
   支持1920*1080P60hz输出显示。
2、音频输出接口:HDMI输出含音频、一个莲花模拟音频输出接口
3、USB接口*3
4、键盘制式控制接口

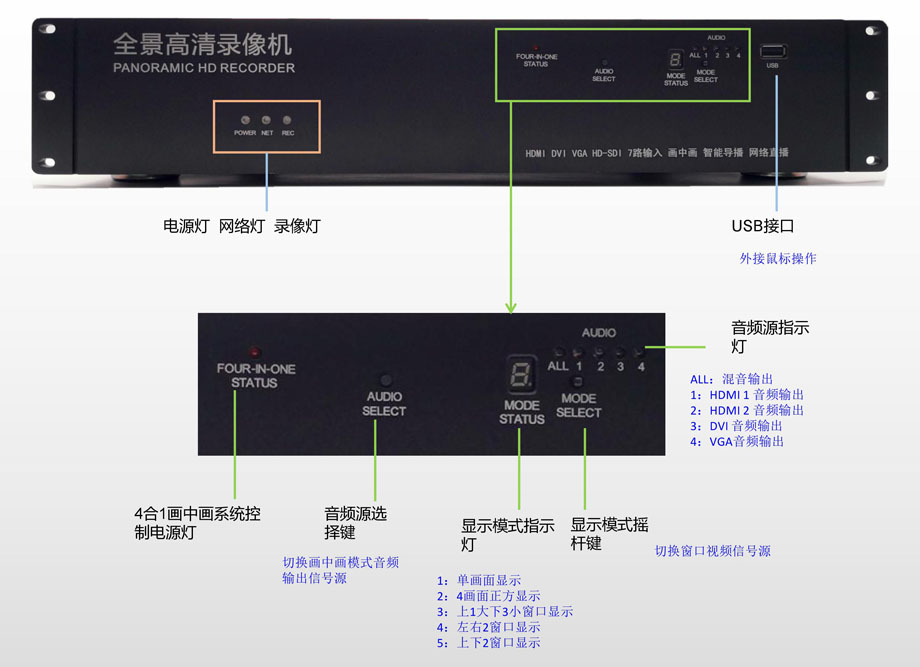

(四)、前面板按键、指示灯设置






1、视频显示模式摇杆键:长按显示输入信号源名字后,左右摇动切换输入信号源,略等几秒即确认该信号源;短按进入下一个选择窗口。在正常多画面显示模式,短按一下,则进入下一个显示模式。
2、显示模式指示灯:(1)亮为单画面显示;(2)亮为4画面正方显示;(3)亮为上1大下3小窗口显示;(4)亮为左右2窗口显示;(5)亮为上下2窗口显示。
3、音频选择按键:按一下切换音频输出信号源。
4、音频选择指示灯:(1)、混音输出;(2)、HDMI 1 音频输出;(3)、HDMI 2 音频输出;(4)、DVI 音频输出;(5)、VGA音频输出。
5、面板右边部分的左上角指示灯:控制系统电源指示灯
6、面板左边部分的指示灯:
从左向右:系统电源指示灯、网络联网指示灯、录像状态指示灯。

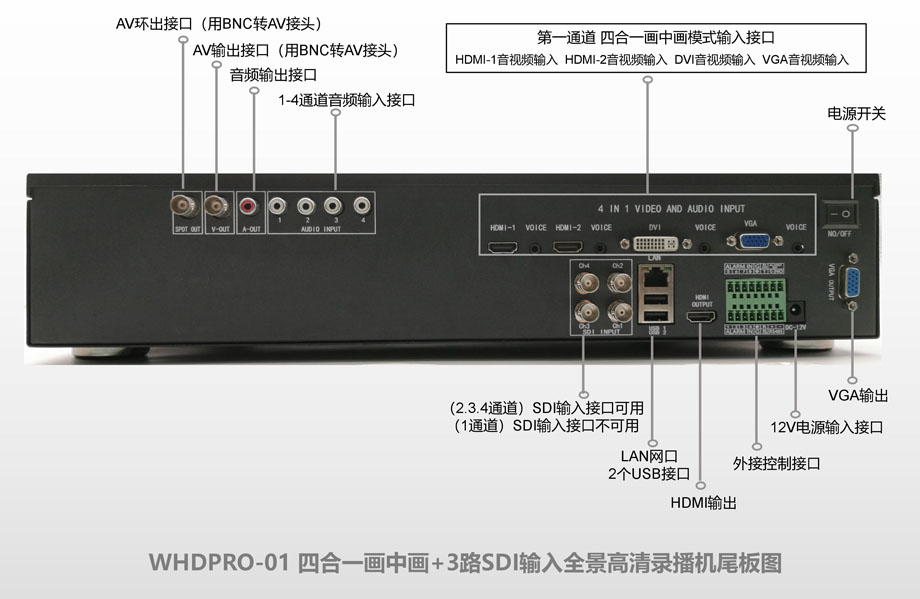

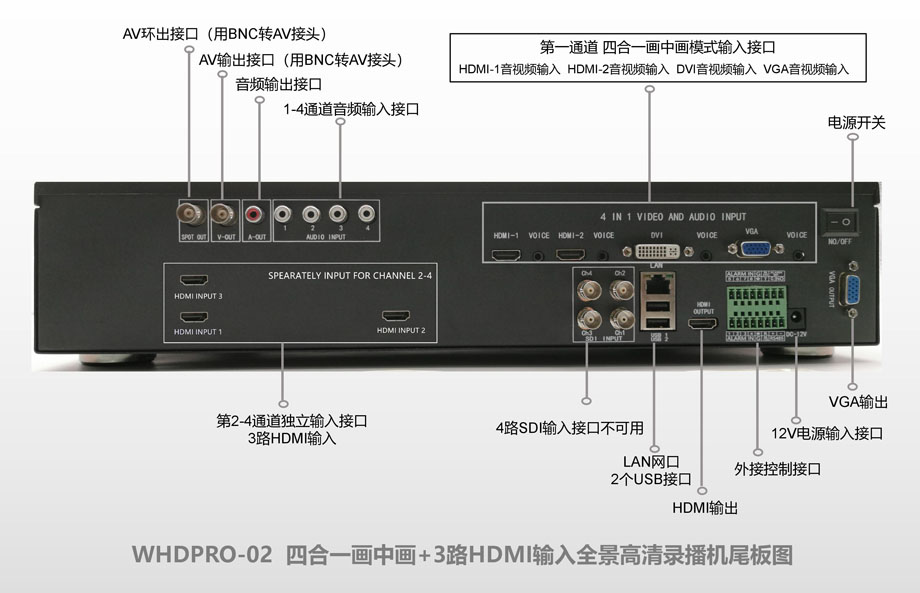

(五)、后面板端口布局



1、右边部分的上面端口为4合1音视频输入接口,分别为:HDMI 1、HDMI 2、DVI、VGA的视频、音频输入接口。
2、右边部分的下面端口从左向右依次为独立输入的3个 SDI输入接口(其中CH1不可用);LAN网口;双USB接口;HDMI输出接口;键盘制式控制接口;12V 4A电源输入接口;VGA输出接口;右上角为硬电源开关。
3、左边上面从左向右依次为:AV环出接口、AV输出接口、音频输出接口。1-4个与视频对应的音频输入接口;其中1口为4合1画面另外配音输入口;2-4三个口分别为3个独立输入的SDI视频分别对应的音频输入接口。



(六)、产品规格

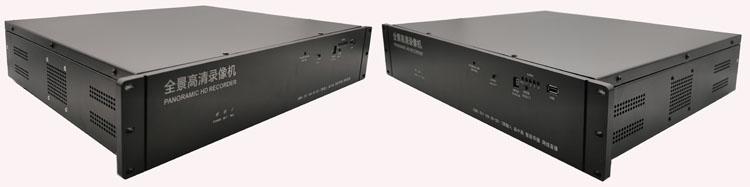

     全景高清录播机纯金属材质制作。前面板是优质8MM铝合金材质,整个机身为A级防辐射镀锌板材料,整机黝黑色调,端庄沉稳,专业造型,标准2U机箱设计,配有固定把手。
   主机规格:前面板长度含把手为48.2CM;不含把手长度为44CM;宽度含音视频端口为37CM,不含端口为36CM;高度含底脚为10CM,不含底脚为9CM。
   主机净重:5.8公斤(含2块3.5寸硬盘);不含硬盘净重:4.9公斤。



三、全景高清录播机的录像功能

(一)、硬盘配置

       该机可以内置2块每块3TB的3.5寸大容量SATA硬盘,可以设置为录制满一块硬盘顺次自动进入第二块硬盘录制;也可设置为两块硬盘同时录制同样的视频内容(冗余录像)。
    出厂时根据不同套餐配置安装了不同容量的硬盘。

   根据输入视频信号分辨率高低,录像占用硬盘空间不等。以输入最高1920*1080P60hz视频参数计算,全景模式录像时,每小时占用硬盘空间1.8GB;HD-SDI输入录像时,支持输入视频分辨率参数为1080P30\25hz,每一路输入录像,每小时占用硬盘空间为1.8GB。如果只是进行4合1全景录像,安装1块1TB的硬盘,可以连续录制530小时;如果4合1录像和3路SDI同时录像,可以连续录像130小时。如果安装1块2TB的硬盘,则连续录像时间加倍。如果安装1块3TB的硬盘,则4合1模式时,连续录像时间为1500小时;如果4合1录像和3路SDI同时录像,可以连续录像375小时;如果配置2块3TB的硬盘,则连续录像时间加倍,即使4合1模式和3路SDI同时录像,连续录像时间也会达到750小时。

(二)、操作模式

1、有线或者无线鼠标操作。
2、全景4合1模式录像时,视频信号源和音频源选择,利用前面板摇杆按键操作。

(三)、显示模式

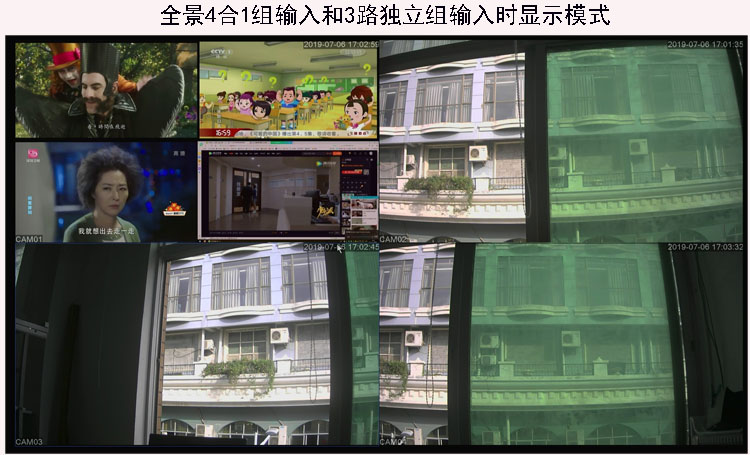

   出厂开机默认为四画面显示。当全景4合1模式输入信号源时,左上角第一个窗口为全景四画面模式;当3路SDI信号输入时,全屏为7画面显示模式。左上角的全景四画面模式窗口和其他3个窗口均可以一键放大为单画面全屏模式。关机之前设置的显示模式在再次开机后默认关机之前的显示模式。
  该机为音视频实时显示,没有延迟。













(四)、录像模式选择

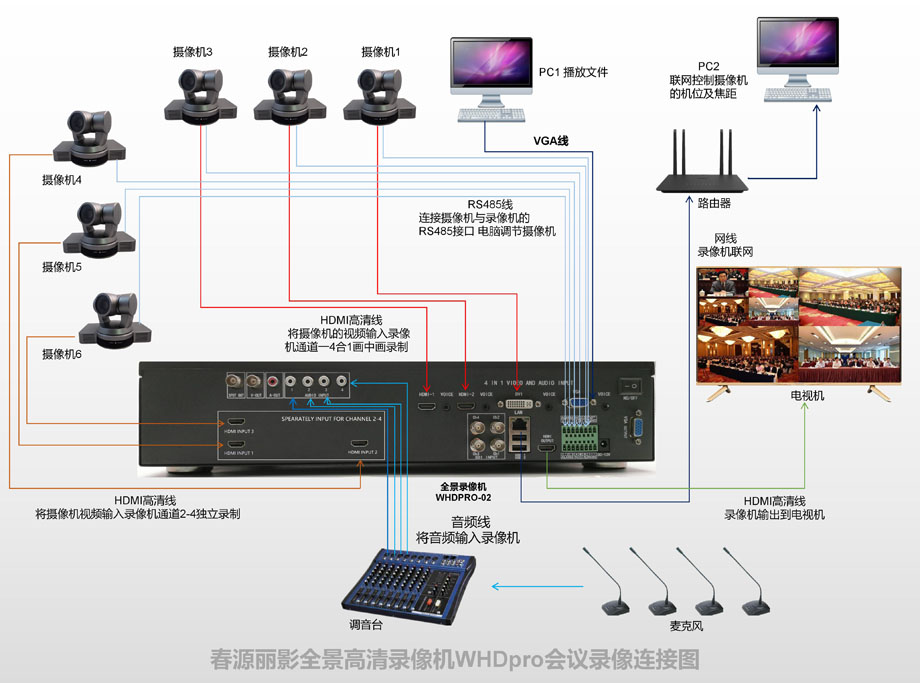

1、在进行本地会议、教学培训、团体聚会等录像时,可以只利用4合1全景模式输入录像。根据会场规模大小,配置1-4个高清摄像头,如果需要同时播放教学课件,可以接入一台VGA输出的电脑。开机后可以将左上角的4合1全景模式窗口一键放大为全屏。根据显示需要设置为不同显示模式,如上一大窗口下三小窗口模式。音频选择则根据需要灵活选择音频输入输出模式。
2、在进行视频会议录像时,可以选择全景模式的单路输入。音频则根据现场需要,选择远程、本地的两路音频混合输入,既不仅可以录制下远程本地的视频,也可将远程本地的音频同时录制下来,实现远程本地的音视频同步录制。
3、在进行医疗内窥腹腔镜录像时,可以根据内窥腹腔镜的输出接口选择录像模式。如果是HDMI或者DVI或者VGA输出时,则选择全景模式的单路输入;如果是SDI输出接口,则直接输入录像机的任意一路的SDI接口录像。

(五)、录像操作

1、支持开机自动录像、定时预约录像、移动侦测录像、随时鼠标控制录像和关闭录像。
2、支持远程网络设置系统参数、录像分辨率参数、定时预约录像时段、以及录像机的重启操作。
3、录像分辨率有6项画质选择,可以录制为1080P30\25hz的高分辨率帧数。
4、录制到内置硬盘的视频为H264格式。
5、支持时间戳设置和取消;支持窗口名字设置。
6、支持录制各类加密视频,兼容HDCP协议。

(六)、直播和回放模式

1、支持无延迟同步直播;可以边录边看;边看边录。
2、回放时,支持时间检索、通道检索。

(七)、资料拷贝

1、可以通过USB外接移动硬盘、U盘将录制到内置硬盘的资料拷贝出来,拷贝的时候可以选择AVI格式或者H264格式,一般建议拷贝为AVI格式。
2、可以通过远程网络进行资料下载。



四、全景高清录像机的网络功能

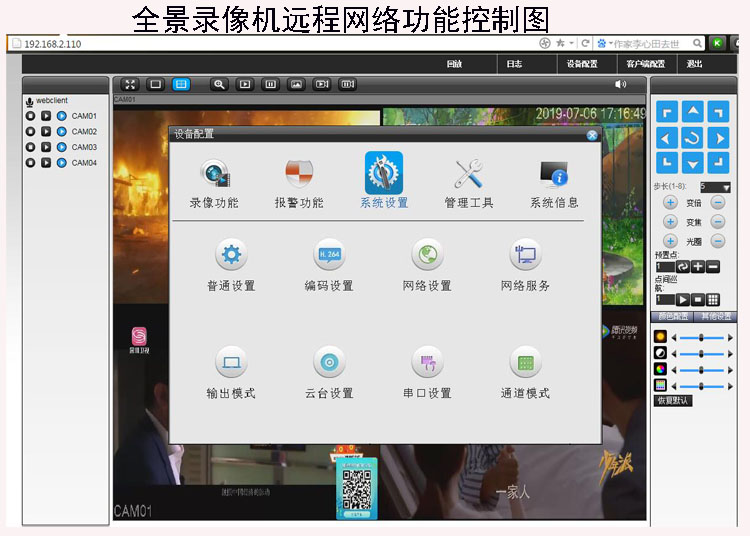

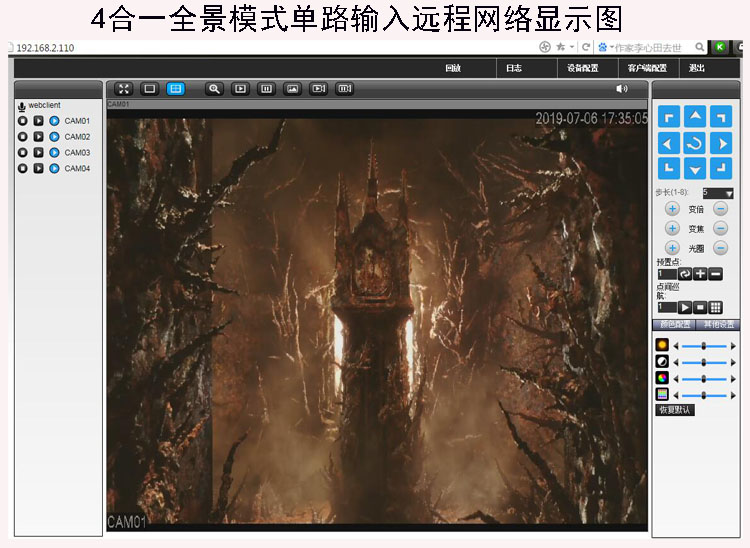

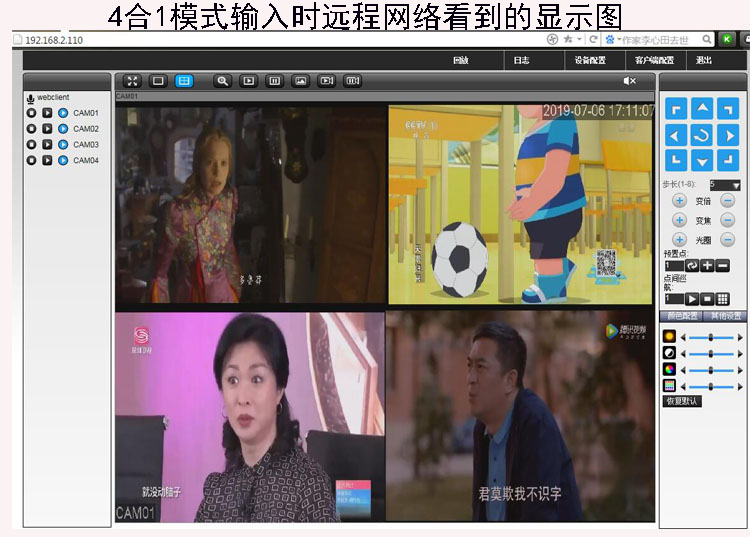

    该机具有丰富的网络功能,支持手机安装APP后同步收看录像机正在录制的音视频;支持手机、电脑与录像机进行语音对讲;支持局域网、因特网远程直播录像机正在录制的音视频;支持远程电脑将录像机录制的音视频同步录制到电脑上;支持远程电脑进行视频截图;支持远程电脑将录制到录像机内置硬盘的音视频资料下载到电脑硬盘上;支持远程电脑对录像机进行基本的系统设置、录像计划、录像参数、管理员设置、录像机重启等操作。远程访问时,在不另外配置服务器的情况下,可以支持10个用户同步进行。









五、概论

    全景高清录播机,不仅具备了传统会议高清录播机的所有功能,更进一步实现了进行会场全景整体音视频完美录像的功能,可以不留死角的进行会场真实实况再现,摒弃了传统录像机只能备存单个录像文件,不能将各个摄像头录制的场景整合在一起的弊端,是新时代会议录像机的颠覆性产品,也是高清录像机的一次历史性革命!全景高清录播机,具备的独特优势,不仅是专业的本地会议录播机、视频会议录播主机、医疗内窥腹腔镜录播机、法庭审讯录播机、教学培训录播机、团体聚会等录播机,而且可以使用于大型工地、广场、水库、机场、银行等场合的高清监控领域使用,具有广泛的用途!新机上市,深圳春源丽影电子科技有限公司正在全面招商,热忱欢迎行业同仁,以及想创业的志士垂询加盟!
