录制教学讲座需要哪些设备?

时间:2020-03-09 09:57 作者:春源丽影

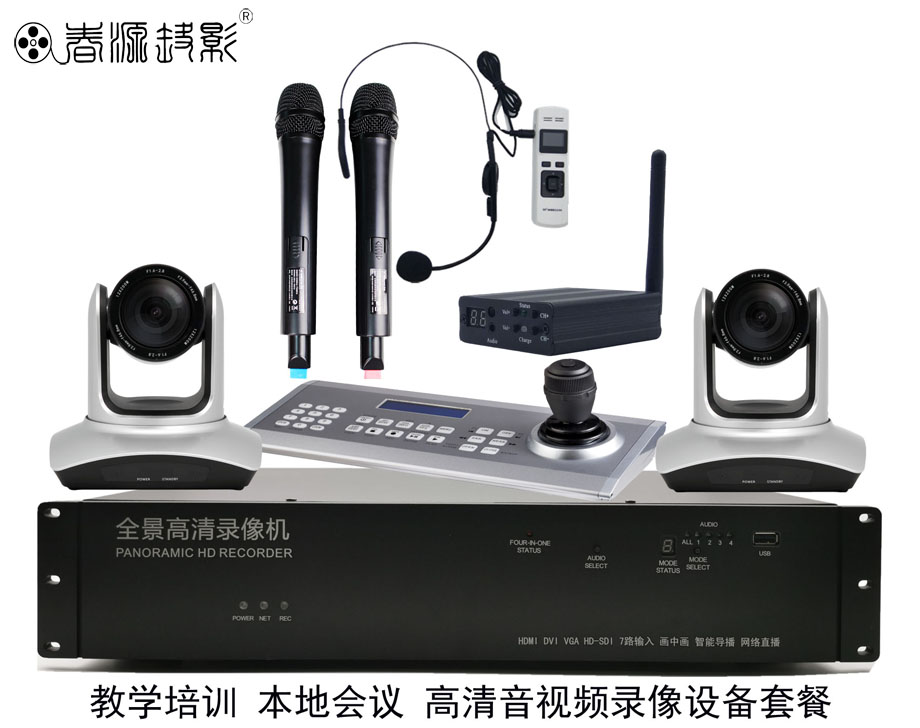

     一般教室、讲座培训用教室面积或者中型会议室面积大致在80-100平米,对这种规模的教室录像,有多种设备套餐,根据单位具体需要灵活选择,深圳春源丽影电子科技有限公司研发的CYHL-35套餐,采用WHDpro-01全景录播主机,搭载两台自带云台式CYC19高清摄像机、1个控制键盘、1个FJ-02激光教鞭无线话筒(头戴式或者领口夹式)、1个手持无线话筒,形成一套完备的音视频录像系统。CYHL-35套餐的的卓越优势是可以将老师在讲台上的演讲音容笑貌以及板书文字、教学用高清播放机播放的音视频演示教学资料、电脑播放的课件资料、全体听众的场景和学生回答问题的场景这四个音视频画面,同步高清录制成一个画中画模式的音视频文件,在后期复习、回放以及编辑资料的时候,能够整体展示教室内教学的每个细节场景,全面保存教学资料。该套设备不仅录制清晰度高,音质效果好,而且具有丰富的网络直播功能,安装操作简易,采购成本也十分低廉,具有极高的性价比。





1、WHDpro-01全景录播主机1台
2、CYC19 云台式高清摄像机 2台
3、CYJP摄像机控制键盘1个
4、FJ-02无线麦克风、手持式话筒、音频接收机各一个。
   (也可配置2个手持式无线话筒)

一、产品简介

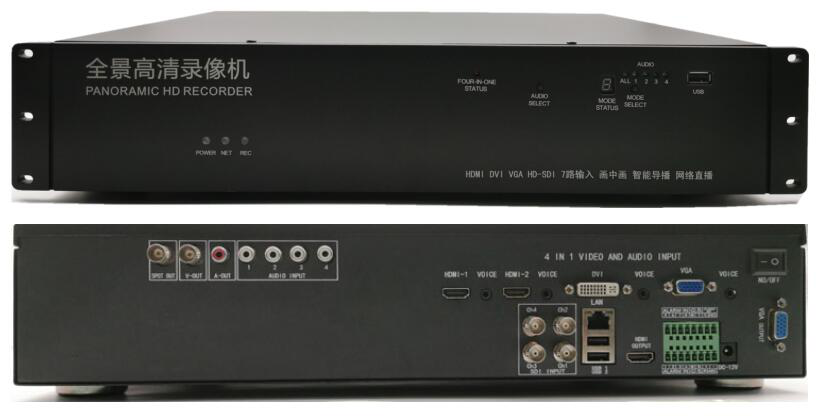

1、WHDpro-01全景录播主机


   该机具有四路音视频输入通道,其中第二、第三、第四通道为HD-SDI输入接口,每个输入接口分别对应有一个莲花端口的音频输入接口,而在常规教学会议录像的时候,主要使用该机的第一个通道。



  本文重点描述第一通道的使用。



   WHDpro-01的第一通道,具有2个HDMI输入接口,1个DVI输入接口,1个VGA输入接口。HDMI输入的时候,兼容含音频输入,当HDMI输入不含音频的时候,在HDMI输入接口旁边分别有一个3.5MM的音频输入接口。DVI、VGA本身不支持音频输入,所以,在接口旁边也分别有一个3.5MM的音频输入接口。因此,无论哪一个输入接口,都支持音视频输入同步录制。各接口输入支持1080P60hz以及以下参数。



   WHDpro-01第一通道的4个音视频输入接口,根据实际需要,接入不同设备进行录像。四个接口可以同时接入同时录像,也可接其中几个输入录像。而该通道录像的特点是,多个接口输入录像后,形成的是一个独立的画中画模式的音视频文件!无论是本机播放还是拷贝到电脑播放,都是一个文件。播放这一个文件的时候,就可以看到多个输入设备的音视频画面。多个输入接口录制后的画面布局有5种画中画模式,分别为4窗口正方显示、上1大下3小窗口显示、左右2窗口显示、上下2窗口显示、单窗口全屏显示。所谓单窗口全屏显示,就是只显示其中一个输入接口的画面。具体根据输入的接口数量灵活选择显示模式。而音频选择,既可以任意选择其中一个输入的音频源,也可选择多路输入的混合音频源。



   WHDpro-01第一通道的录像功能,奠定了该机为全景录像机的基础。也是该机成为教学培训录像、本地会议录像的全功能产品。录像后的画中画模式文件,在后期回放、资料编辑的时候,不仅更加方便,而且能够一次性全景展示教室会议室的全部音视频场景,摒弃了传统多路监控录像机虽然能够多路同时录像,但是却只能每一路分别形成录像文件需要各自播放不能一次欣赏的弊端。



   WHDpro-01的操作模式为鼠标操控,录像模式有开机自动录像、随时手动录像、定时预约录像、移动侦测录像。



   该机可以内置2块每块3TB的3.5寸串口硬盘,两块硬盘既可以设置循环录像,也可设置两块同时录制同样的内容,以输入1080P60hz的高分辨率帧数计算,每小时占用1.8GB的空间,支持长时间连续录制。录制到内置硬盘的视频为H264格式,录制分辨率为1080P30\25hz。既可以本机随时实时边看边录、边录边看,也可拷贝到移动硬盘到电脑播放。拷贝的时候,可以选择AVI或者H264格式。



    WHDpro-01具有丰富的网络功能,连接路由器后,支持局域网、因特网远程电脑、手机直播、语音对讲;支持远程电脑下载、回放、电脑录制、系统设置。

   全景高清录播机WHDpro-01,具有丰富的输出接口。视频输出接口为:HDMI*1、VGA*1、AV*2;支持1920*1080P60hz输出显示。音频输出接口:HDMI输出含音频、一个莲花模拟音频输出接口;USB接口*3;LAN自适应网口;485协议控制接口。

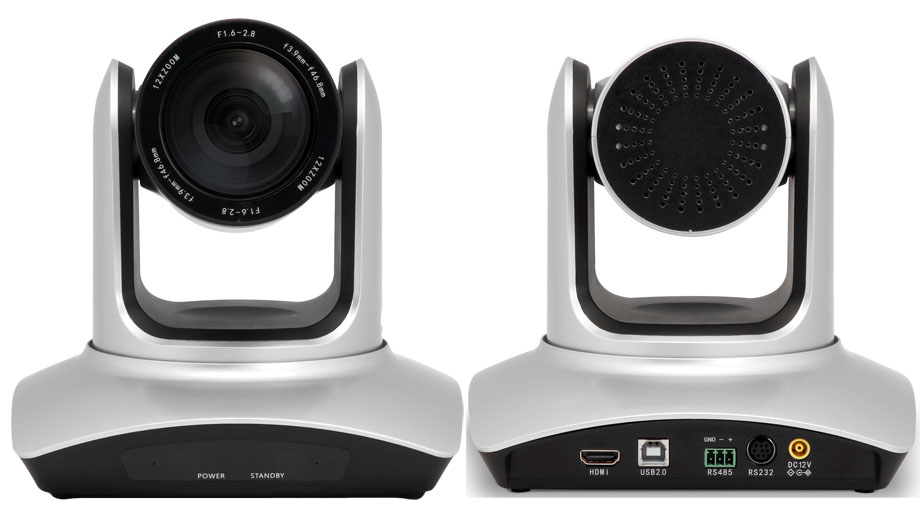

2、CYC19高清摄像机



视频特性:
    1080P60高清视频、310万像素,12倍变焦,可实现远距离的特写抓拍。支持USB 2.0即插即用免驱接入,连接简洁,可适配各类会议和视频应用程序。具有HDMI主流接口、USB接口,可支持主流设备的对接匹配。支持355度旋转云台,可实现近乎全景多角度的图像捕获。72.5度大广角镜头,解决小场景大视野需求。多功能红外遥控,搭配多功能OSD菜单,可灵活调整图像效果,适应复杂会场环境。兼容SONY VISCA协议以及PELCO P/D 485、322协议。支持图像翻转(适用于桌面、墙壁和天花板安装)

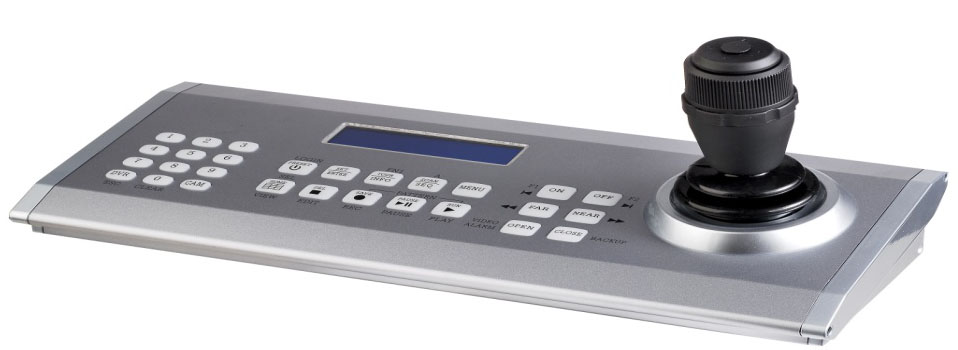

3、CYJP摄像机控制键盘






    支持PELCO-D、PELCO-P、SONY VISCA、CISCO、POLYCOM、CANON、PANISONIC、CYC等会议摄像机;可控制64个会议摄像机,每通道协议和波特率独立设置,支持多个品牌同时控制;支持VISCA,CISCO,POLYCOM协议,预置位可以存在键盘上,每通道8个的预置位。VISCA,CISCO协议自动分配地址,键盘自动地对这2个协议地址进行统计,重新分配他们的地址;采用高端控制杆,操控灵活,手感好,精度高,与SONY原装的一样。按键背光10级可调;支持视频切换器同步切换,通信转换器的同步切换支持中控转发功能,中控与键盘同时控制摄像机1个RS232接口,1个RS485/422接口。

4、FJ-02无线音频发收机

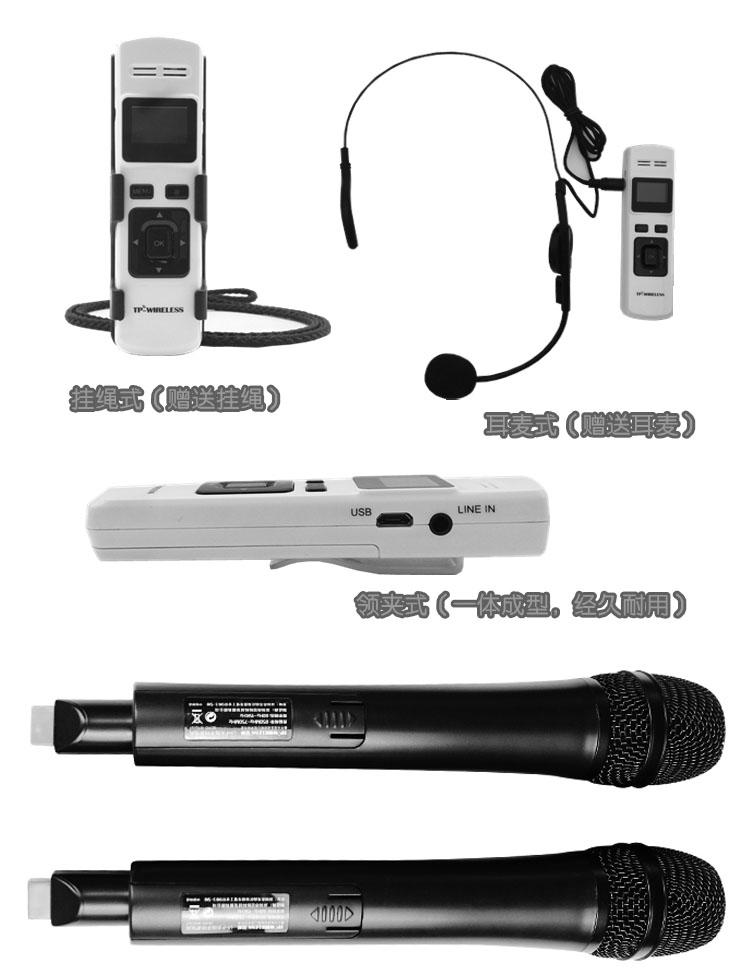

(1)、无线音频麦克风


   配送有轻便头戴式耳麦、领口夹发送器。支持5G信号,发送距离远,音质好,无噪音。发送器上具有激光教鞭功能,使用更加方便。充电一次可使用8小时以上。

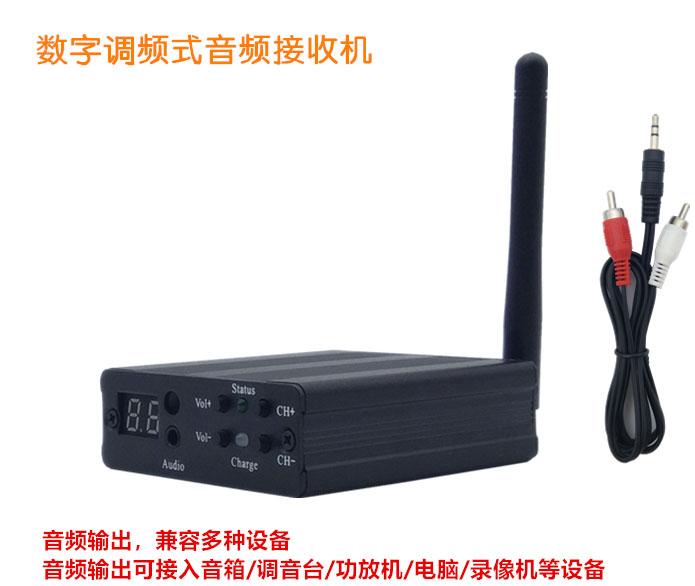

(2)、无线音频接收机



  接收机拾音距离远,无障碍可以达10米,无噪音,可自动与无线麦克风对频,可以随意设置频率和调整音量。具有左右声道输出接口,配有3.5音频输出接口,可直接接入录像机输入音频。
安装方式:桌面平放
电源供应:5V 1A

二、设备安装

1、CYC19高清摄像机

(1)、安装位置:一台(编号A机)可安装在讲台的前4排座位置的中间顶部吸顶安装,主对讲台以及黑板。
      另一台(编号B机)安装在教室中间一侧墙壁上。
(2)、随机有吸顶固定金属板,固定螺丝
(3)、在摄像机固定处要预装电源插排供电。
(4)、根据摄像机到WHDpro-01全景录播主机的摆放位置,测量长度,预购HDMI高清线。
       注意,3——20米的HDMI高清线,务必购买品质优秀、具备屏蔽效果的线材。
(5)、将A机,用HDMI高清线接入WHDpro-01全景录播主机的第一个HDMI输入接口。
将B机,用HDMI高清线接入WHDpro-01全景录播主机的第二个HDMI输入接口。

2、CYJP摄像机控制键盘

   (1)、放置于WHDpro-01全景录播主机操作台一侧,要能看到两个摄像机。摆放位置要有电源插排。
   (2)、用普通的网线,从控制键盘处分别布局到摄像机A、B处。
   (3)、根据说明书,取网线中的两根线分别接入摄像机的232或者485接口以及键盘的232或者485接口。

3、无线音频接收机

(1)、摆放位置:与WHDpro-01全景录播主机一起排放便于连接。
(2)、摆放位置要有电源插排。

4、WHDpro-01全景录播主机

(1)、提前给WHDpro-01全景录像主机安装1-2块3.5寸的每块最大3TB的硬盘,一般安装一块即可。(如果购买时已经有硬盘则忽略)。
(2)、摆放位置:可置于教室一侧中间位置,或者尽量靠近摄像机的位置。
(3)、在WHDpro-01全景录像主机旁边,要有一台具有HDMI输入的液晶电视机或者显示器。
(4)、如果需要网络直播、网络管理,要从路由器接网线输入给WHDpro-01全景录播主机的网口。
(5)、将WHDpro-01全景录播主机的HDMI的输出接口接入电视机的输入接口。
(6)、将从高清摄像机过来的HDMI高清线,分别接入WHDpro-01全景录播主机的HDMI第一、第二输入接口。
(7)、如果还需要同时录制教学演示用高清播放机播放的演示影像,则从高清播放机的HDMI输出口用HDMI转DVI线接到WHDpro-01全景录播主机的DVI输入接口。从高清播放机的左右声道接口接入左右声道转3.5音频线接入靠近DVI接口的3.5MM的音频输入接口。
(8)、如果还需要同时录制电脑播放的课件等资料,则从电脑的VGA输出口用VGA线接到WHDpro-01全景录播主机的VGA输入接口。从电脑的3.5MM耳机输出接口用3.5音频线接入靠近VGA的3.5MM音频输入接口。
(9)、如果还有安装的其他HD-SDI摄像机则按顺序接入WHDpro-01全景录播主机的第二、三、四HD-SDI接口。
(10)、将从无线音频接收机引出的3.5MM音频线接入WHDpro-01全景录播主机的靠近第一个HDMI输入接口的3.5MM音频输入接口。

三、调试

(1)、打开电视机,录像机、摄像机、控制键盘、无线音频接收机的电源开关,有接入的高清播放机以及电脑则逐个开启。
(2)、将电视机的信号源调整到与WHDpro-01全景录播主机的HDMI输入接口相对应的接口,会看到WHDpro-01全景录播主机的开机4画面。
(3)、电视机四画面里,如果没有接入SDI摄像机,则只有左上角的窗口有输入的画面,可以一键放大左上角的窗口为全屏显示。该窗口全屏后,也是四个画面,左上角第一个窗口为高清摄像机A的画面,第二个为B的画面,第三个为高清播放机的画面,第四个为电脑的画面。
   在输入CYC19高清摄像机的窗口,可以通过摄像机的遥控器或者控制键盘测试摄像机的上下左右、拉远拉近、聚焦测试,并进行预置定位。
(4)、鼠标右键进入录像机主菜单,开启编码功能。进入硬盘管理查看硬盘是否正常。
(5)、点击鼠标右键、录像设置,将需要录像的窗口,勾选圆圈并点击确定,凡是勾选的窗口就开始录像,录像时,窗口左下角会显示有录像图标。关闭录像的方式相同。也可在主菜单的录像管理里预约定时录像。
(6)、录像机每个窗口左下角有个关闭的小喇叭图标,如果想听哪一路的音频,鼠标打开哪个窗口的小喇叭即可,关闭音频方式相同。
(7)、无线音频接收机接入录像机并开通电源开关后,请将无线麦克风话筒按下开启按钮,靠近接收机进行对频,略等三五秒,话筒LED屏幕会提示对频成功,此时,打开电视机屏幕左下角的小喇叭,就会听到讲话的声音,如果音量偏低,可以调大无线音频接收机和电视机的音量。
(8)、WHDpro-01全景录像主机前面板右上角有音频选择按钮,根据需要设置选择音频源。
(9)、录像回放,鼠标右键进入录像回放界面,根据回放的需要选择想回放的窗口、时间、具体视频文件,双击即可播放。按鼠标右键即回到主界面。
(10)、网络直播,在局域网或者远程因特网的电脑,打开浏览器输入录像机的IP地址或者ID号码、密码即可远程访问录像机(也可安装客户端),可进行直播、管理或者在电脑远程录制。手机则扫描录像机系统的二维码下载客户端,输入ID号码,即可进行直播。

  上述功能调试完毕后,所有设备已经正常,在教学、开会的时候,根据录像要求,进行录像操作即可。
