中型会议录像套餐方案CYHL-011

时间:2019-05-14 22:37 作者:春源丽影

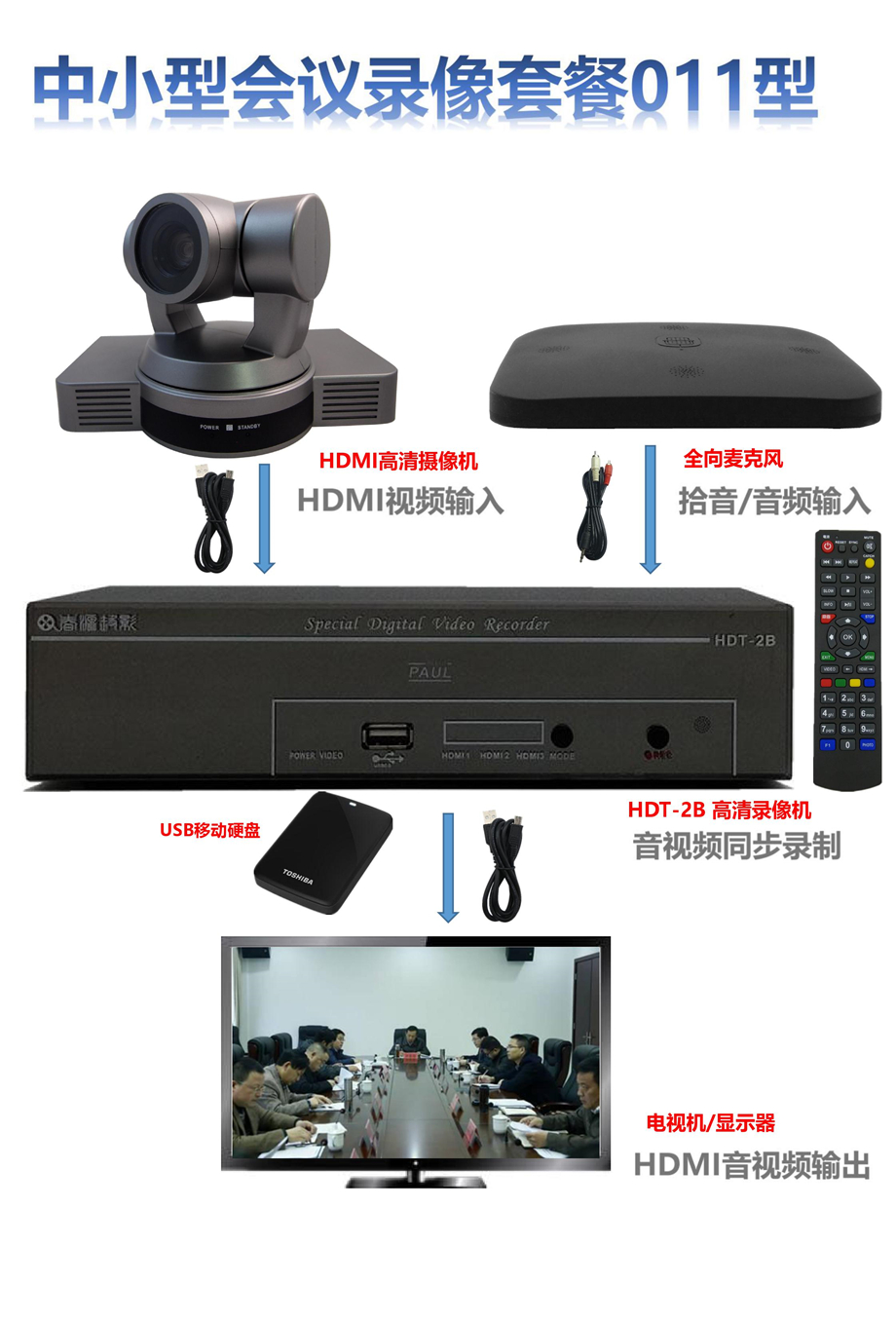

     中小型会议,是指会议室面积20-50平米,参会人数在10-50人规模的会议。会议室布局包括了圆桌式、长桌式、教室式等式样。对这种规模的会议录像,有多种设备套餐,根据单位具体需要灵活选择,CYHL-011套餐,是比较经济实惠,操作简便的套餐,具体需要的设备如下:

1、HDT-2B会议录像机1台(含一块1TB2.5寸移动硬盘)
2、CYC11 云台式高清摄像机 1台
3、QX-01 全向麦克风 1台




(一)、实现功能

1、全景扫描拍摄或者局部拉近拍摄会场动态场景;最远可有效拍摄20米。录制视频达到1080P高清效果。
2、拉近、拉远拍摄发言人全貌;镜头可通过遥控器上下左右自由旋转扫描拍摄。
   可预置定位一键准确到位拍摄目标场景。
3、与视频同步进行会场录音,实现音视频同步录制。
   包括全员讨论录音、发言人录音。

(二)、产品特点

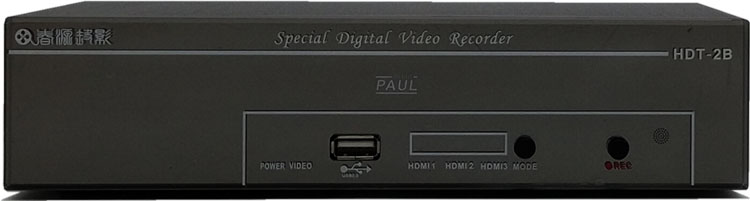

1、HDT-2B录像机




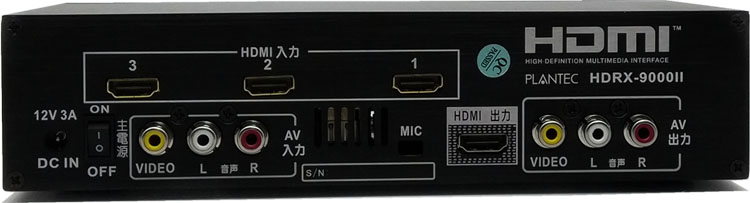

输入接口:HDMI*3、AV;可接高清摄像机或者老式AV信号
输出接口:HDMI、AV。接液晶电视机显示操作。
输入录制分辨率:1080P24hz
录像存储:USB外接移动硬盘最大2T;
录像模式:面板按键或者遥控器操作;一键录像,定时录像,时光平移录像。
功能特点:支持录制加密视频,每小时4GB一段自动生成录像文件。
播放模式:边录边放,边放边录,支持一键截图。
更多功能:支持开机自动录、暂停录像、无延迟输出、多音频输入混音录制。
主要用途:录制视频会议、医疗手术、数字电视机顶盒等。
安装方式:桌面平放
电源供应:12V 3A
规格尺寸:225*125*55MM;主机重量:720克。

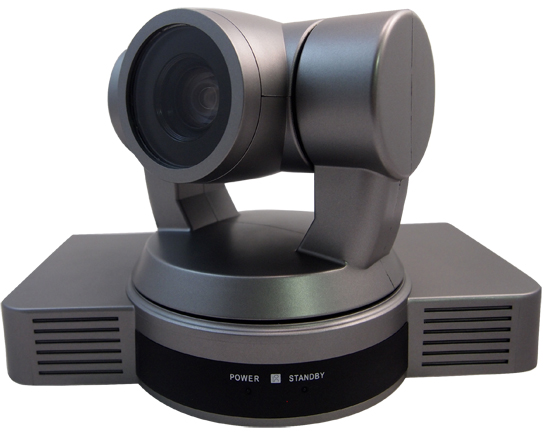

2、CYC11高清摄像机




输出分辨率:1080p60/50,1080i60/50,1080p30/25,720p60/50

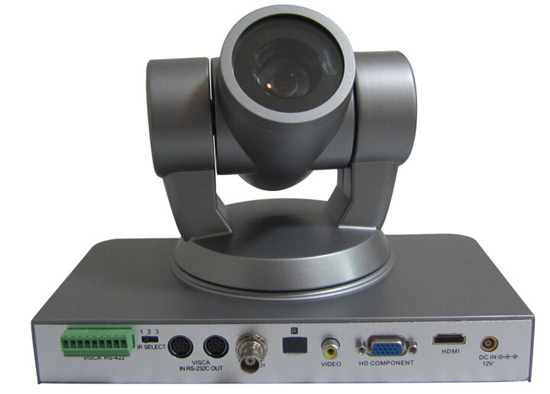

输出接口:HDMI、YPbPr、HD-SDI、CVBS(RCA)、
操作模式:遥控器操作、(也可键盘或者网络操控)
云台模式:采用精密步进电机驱动,操控灵活,定位精确(±0.1度)
转动角度:独有355度水平无限位连续旋转,俯仰范围210度
转动速率:最大水平转动速度80度/秒,垂直转动速度60度/秒
变焦倍数:20倍;可拉近推远20倍计算;单机可有效俯瞰0.3-20米
预置定位:遥控器预置9个定位;键盘可定位255个
网络协议:RS-232C、RS-422/485、SONY VISCA、PELCO P/D
电源供应:12V 3A
规格:(长)245×(宽)175×(高)165mm;重量:1600克
安装方式:桌面安装或吸顶安装

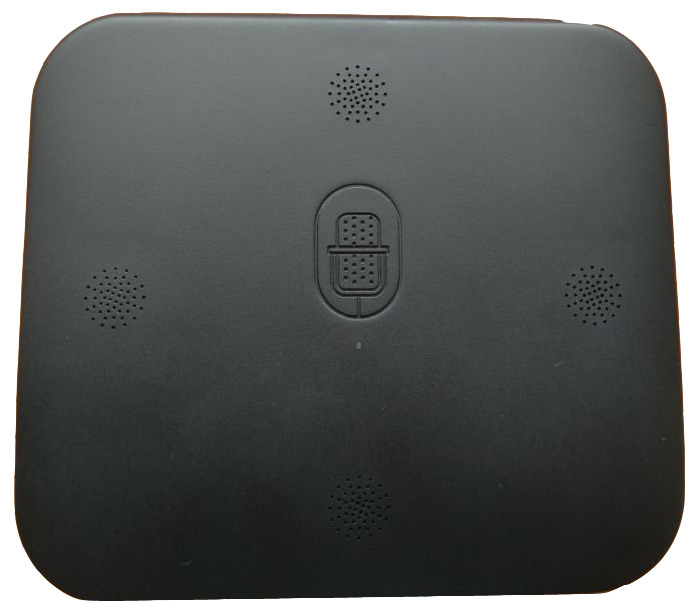

3、QX-01全向麦克风




输出接口:3.5MM耳麦接口,可转接莲花模拟口
有效拾音距离:无障碍 5米;
线材支持距离:15米
有效降噪分数:电视机音响与距离之比70:8
安装方式:桌面平放或者墙壁、吸顶安装。
电源供应:12V 1A
规格尺寸:14.3mmX12.5mmX3mm;主机净重:500克。

(三)、设备安装与调试

1、CYC11高清摄像机

(1)、安装位置:可安装在会议室靠主席台的一侧墙壁;或者靠近中间排座位置的顶部吸顶安装。
(2)、随机有吸顶固定金属板,固定螺丝
(3)、如果要安装在墙壁,安装方式和吸顶安装一样。
(4)、在摄像机固定处要预装电源插排供电。
(5)、根据摄像机到HDT-2B录像机的摆放位置,测量长度,预购HDMI高清线。
       注意,3——20米的HDMI高清线,务必购买品质优秀、具备屏蔽效果的线材。
(6)、将HDMI高清线接入摄像机的HDMI输出端,将另一端顺接到与HDT-2B放置一起的液晶电视机的HDMI输入接口。打开摄像机和电视机的电源,将电视机信号源调整到与摄像机HDMI输入相对应的接口,显示摄像机的图像后,进入摄像机的系统设置、HDMI输出分辨率设置,将摄像机的分辨率调整到1080P24hz或者1080I60hz,然后断电,将HDMI高清线拔出,插入到HDT-2B的HDMI输入接口。


2、QX-01全向麦克风

(1)、摆放位置:如果是圆桌、方桌、长方形会议桌,可以放在桌子中间即可。如果是教室型会议室,可以吸顶固定在讲台顶部中间,也可置于讲桌上。
(2)、摆放位置要有电源插排。
(3)、根据距离HDT-2B录像机的距离,测量购置莲花接口的模拟音频线长度。QX-01的音频输出是3.5MM的耳麦插头,要预置一个3.5转莲花的接头并与莲花模拟音频线对接。
(4)、将莲花模拟音频线另一端顺接到HDT-2B录像机的摆放处。注意,莲花模拟音频线要拉直不要折叠,尽量不要缠绕。

3、HDT-2B高清录像机

(1)、摆放位置:可置于会议室一侧中间位置,或者尽量靠近摄像机的位置。
(2)、在HDT-2B旁边,要有一台具有HDMI输入的液晶电视机或者显示器。
(3)、将HDT-2B的HDMI的输出接口接入电视机的输入接口。
(4)、将从高清摄像机过来的HDMI高清线,接入HDT-2B的其中一个HDMI输入接口。
(5)、将从QX-01全向麦克风过来的莲花模拟音频线接入HDT-2B的红白左右声道音频插口。
(6)、将一块东芝1TB的 2.5寸的 3.0USB接口的移动硬盘,插入HDT-2B前面的USB接口。

4、调试

(1)、打开电视机,录像机、摄像机、全向麦克风的电源开关。
(2)、将电视机的信号源调整到与HDT-2B的HDMI输入接口相对应的接口,会看到HDT-2B录像机的开机界面。
(3)、调整录像机的信号源与摄像机输入的HDMI接口对应的指示灯恒亮。此时,电视机会看到摄像机输入的画面。
   可以通过摄像机的遥控器测试摄像机的上下左右、拉远拉近、聚焦测试,并进行预置定位。
(4)、手持录像机的遥控器,进入录像机的系统设置,找到USB界面,第一次插入使用的移动硬盘要用录像机进行格式化,格式化完毕后,能看到剩余磁盘空间。如果格式化不成功,则说明硬盘有问题,要换硬盘。
(5)、进入录像机的系统设置、音视频输入设置,打开混音器,选择音频源为RCA模式。
(6)、QX-01接入录像机并开通QX的电源开关后,如果电视机有噪叫音,请降低电视机的音量或者将电视机静音(中小型会议室无需有音响设备)调整到麦克风音频效果正常,电视机没有噪叫声音即可。
(7)、按录像机前面板右侧的REC按键,或者遥控器上的REC按键,则屏幕提示:录像已经开始;此时,录像机右侧的REC灯会闪烁,硬盘上的指示灯也会闪烁。录像开始后,按录像机前面板右侧的REC按键或者遥控器上的stpa键,则屏幕提示 录像已经停止,指示灯都会停止闪烁。
(8)、录像完毕或者在录像中,按遥控器的播放键,会进入已经录制到硬盘里的视频列表,选中一个视频后按遥控器的OK键,则开始播放,按停止键则停止播放。
(9)、按遥控器上的拷贝键,则会一键截图,屏幕会提示截图已经保存到USB硬盘。

  上述功能调试完毕后,所有设备已经正常,在开会的时候,根据录像要求,进行录像操作即可。
